某同学做“测定电源的电动势和内阻”实验．
①他采用如图甲所示的实验电路进行测量，图乙给出了实验所需要的各种仪器，请你按电路图把实物连成实验电路．
②这位同学测量时记录了5组数据，并将数据填入了以下表格中．请你根据这些数据在坐标系中画出U-I图线．根据图线求出电池的电动势E=______V，内阻r=______Ω．

次数	1	2	3	4	5
	0.15	0.25	0.36	0.45	0.56
	1.40	1.35	1.30	1.25	1.20

③这位同学对以上实验的系统误差进行了分析．其中正确的是______．
A．主要是由电压表的分流引起的
B．主要是由电流表的分压引起的
C．电动势测量值小于真实值
D．内阻测量值大于真实值．

Answer 1

【答案】分析：根据电路图连接实物图．通过表格中的数据描点作图，作出U-I图线，图线的纵轴截距表示电动势，图线斜率的绝对值表示内阻．通过作出U-I的实际图线和测量图线判断测量电动势和内阻的误差．
解答：解：①实物连线图如图所示．

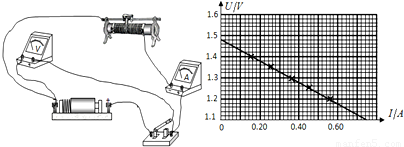

②U-I图线如图所示，纵轴截距表示电动势，E=1.48V，图线的斜率绝对值表示内阻，则r=．
③在测量电源的电动势和内阻时，电压表测量电源的外电压准确，电流表测量通过电源的电流偏小，因为电压表起分流作用．作出U-I图线实际图线和测量图线，如图所示，知电动势的测量值偏小，内电阻的测量值偏小．故AC正确，B、D错误．
故选AC．
故答案为：①实物图连接如图   ②作图如图；1.46～1.48；   0.46～0.51
③AC

点评：解决本题的关键掌握实验的原理，会运用图象法求解电源的电动势和内阻．以及知道误差形成的原因．
