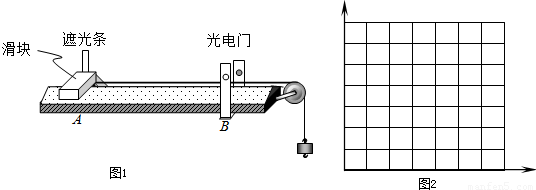

某同学用如图所示装置“研究物体的加速度与外力关系”，他将光电门固定在气垫轨道上的某点B处，调节气垫导轨水平后，用重力为F的钩码，经绕过滑轮的细线拉滑块，每次滑块从同一位置A由静止释放，测出遮光条通过光电门的时间t．改变钩码个数，重复上述实验．记录的数据及相关计算如下表．
（1）为便于分析F与t的关系，应作出______的关系图象，并在如图坐标纸上作出该图线
（2）由图线得出的实验结论是______
（3）设AB间的距离为s，遮光条的宽度为d，请你由实验结论推导出物体的加速度与外力的关系______．
| 实验次数 | 1 | 2 | 3 | 4 | 5 |
| F/N | 0.49 | 0.98 | 1.47 | 1.96 | 2.45 |
| t/（ms） | 40.4 | 28.6 | 23.3 | 20.2 | 18.1 |
| t2/（ms）2 | 1632.2 | 818.0 | 542.9 | 408.0 | 327.6 |
 | 6.1 | 12.2 | 18.4 | 24.5 | 30.6 |
（2）由图线得出的实验结论是______
（3）设AB间的距离为s，遮光条的宽度为d，请你由实验结论推导出物体的加速度与外力的关系______．
在研究电路元件的伏安特性时，某同学分别对元件1（某合金丝）、元件2（白炽灯“220V，40W”）、元件3（小灯泡“6V，3W”）进行了实验，下表是用同一电路测量它们在低电压（6V以内）时的伏安特性所记录的数据（测量中选取了不同量程的电流表）：

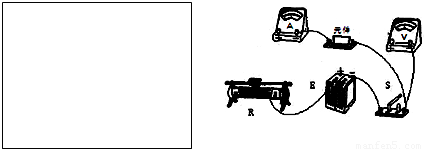

（1）请在方框中画出该实验的电路图，并将没有连接好的实物电路补充完整．
（2）比较元件2和元件3，可以得出相同的结论是：______．
（3）用此电路测量二极管的伏安特性时，发现正向连接与反向连接时在相同电压下电流有较大出入，原因是______．
0 69594 69602 69608 69612 69618 69620 69624 69630 69632 69638 69644 69648 69650 69654 69660 69662 69668 69672 69674 69678 69680 69684 69686 69688 69689 69690 69692 69693 69694 69696 69698 69702 69704 69708 69710 69714 69720 69722 69728 69732 69734 69738 69744 69750 69752 69758 69762 69764 69770 69774 69780 69788 176998
| U/VI/A元件 | 1 | 2 | 3 | 4 | 5 | 6 | 220 |
| 元件1 | 0.100 | 0.200 | 0.300 | 0.400 | 0.500 | 0.600 | - |
| 元件2 | 0.008 | 0.0158 | 0.0235 | 0.031 | 0.038 | 0.045 | 0.182 |
| 元件3 | 0.500 | 0.500 | 0.545 | 0.588 | 0.625 | 0.667 | - |
（2）比较元件2和元件3，可以得出相同的结论是：______．
（3）用此电路测量二极管的伏安特性时，发现正向连接与反向连接时在相同电压下电流有较大出入，原因是______．
=a时，与x轴成30°角射出的离子从P点到达R点的时间．
