如图所示abcd为一边长l、具有质量的正方形刚性导线框，位于水平面内，bc边中串接有电阻R，导线的电阻不计．虚线表示一匀强磁场区域的边界，它与线框的ab边平行，磁场区域的宽度为2l，磁感应强度为B，方向竖直向下．线框在一垂直于ab边的水平恒定拉力F作用下沿光滑水平面运动，直至通过磁场区域．已知ab边刚进入磁场时，线框便为匀速运动，此时通过R的电流大小为i，则从导线框刚进入磁场到完全离开磁场的过程中，流过电阻R的电流i的大小随ab边的位置坐标x变化的图线可能是（）

一列简谐横波某时刻的波形图如图所示，该波以50cm/s的速度向右传播，这列波的周期为 s，图中A质点第一次回到平衡位置所需的时间是 s．

（分叉题A）某行星绕太阳运动可近似看作匀速圆周运动，已知行星运动的轨道半径为R，周期为T，万有引力恒量为G，则该行星的线速度大小为，太阳的质量可表示为．

（分叉题B）如图所示，光滑水平面上有大小相同的A、B两球在同一直线上运动．两球质量关系为m_B=2m_A，规定向右为正方向，A球的动量为6kg?m/s，B两球的动量为4kg?m/s，运动中两球发生碰撞，碰撞后A球的动量增量为-4kg?m/s，则左方是球，碰撞后A、B两球速度大小之比为．

在某一点电荷产生的电场中有A、B两点，相距为d，A点的场强大小为E_A，方向与AB连线成120°角，B点的场强大小为E_B，方向与AB连线成150°角，如图所示，那么A、B两点场强大小的比值E_A：E_B= ，A、B两点电势的高低?_A ?_B（填“大于”、“小于”或“等于”）

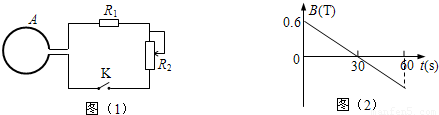

如图（1）所示，截面积S=0.2m²，n=100匝的圆形线圈A处在磁场中，磁场方向与线圈平面垂直，磁感应强度B随时间t变化的图象如图（2）所示，t=0时刻，电键K闭合．已知R₁=4Ω，滑动变阻器R₂的最大电阻为6Ω，线圈内阻不计，在滑动片移动的过程中，线圈A中的感应电流的最大值为 A，滑动变阻器R₂的最大功率为 W．

半径分别为r和2r的两个质量不计的圆盘，共轴固定连结在一起，可以绕水平轴O无摩擦转动，大圆盘的边缘上固定有一个质量为m的质点，小圆盘上绕有细绳．开始时圆盘静止，质点处在水平轴O的正下方位置．现以水平恒力F拉细绳，使两圆盘转动，若两圆盘转过的角度θ=

时，质点m的速度最大，则恒力F= ；若圆盘转过的最大角度θ=

则此时恒力F= ．

27、（多选题）如图为双缝干涉的实验示意图，若要使干涉条纹间距变小，则可采取的措施为（）

A．改用波长更长的单色光
B．改用频率更高的单色光
C．增大双缝与光屏之间的距离
D．改用间隙更大的双缝

“用DIS研究温度不变时，一定质量的气体压强与体积的关系”时，用______测量封闭气体的压强．为保持等温变化，实验过程中不要用手握住______部位．

某同学通过实验研究小灯泡的电流与电压的关系，可用的器材如下：电源（电动势3V，内阻1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干．（电压表和电流表均视为理想电表）

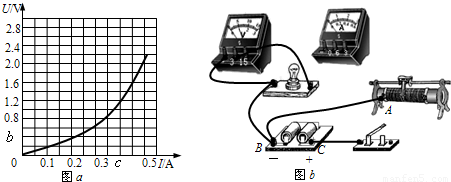

（1）实验中移动滑动变阻器滑片，得到了小灯泡的U-I图象如图a所示，则可知小灯泡的电阻随电压增大而______（填“增大”、“减小”或“不变”）．
（2）根据图a，在图b中把缺少的导线补全，连接成实验的电路（其中电流表和电压表分别测量小灯泡的电流和电压）．
（3）若某次连接时，把AB间的导线误接在AC之间，合上电键，任意移动滑片发现都不能使小灯泡完全熄灭，则此时的电路中，小灯泡获得的最小功率是______W．
