某同学将铜片和锌片插入水果中制成一个“水果电池”，该同学利用下列所给器材测量水果电池的电动势E和内阻r．
A．电流表G1（内阻Rg=15Ω，满偏电流Ig=2mA）
B．电流表G2（量程20mA，内阻约2Ω）
C．滑动变阻器R1（0～1000Ω）
D．电阻箱R2 （0～9999.9Ω）
E．待测水果电池（电动势E约4V，内阻r约200Ω）
F．开关S，导线若干
（1）实验中用电流表G1改装成量程0～4V的电压表，需______（选填“串联”或“并联”）一个阻值为______Ω的电阻；

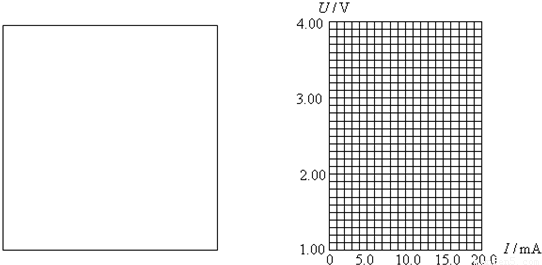

（2）用电流表G2和改装成的电压表测量水果电池的电动势和内阻，为尽量减小实验的误差，请在方框中画出实验电路图；
（3）该同学实验中记录的6组对应的数据如下表，试根据表中数据在下图中描点画出U-I图线；由图线可得，水果电池的电动势E=______V，内电阻r=______Ω；
（4）实验测得的水果电池的电动势和内阻与真实值相比，E测______E真，r测______r真（选填“大于”、“小于”或“等于”）．
0 69508 69516 69522 69526 69532 69534 69538 69544 69546 69552 69558 69562 69564 69568 69574 69576 69582 69586 69588 69592 69594 69598 69600 69602 69603 69604 69606 69607 69608 69610 69612 69616 69618 69622 69624 69628 69634 69636 69642 69646 69648 69652 69658 69664 69666 69672 69676 69678 69684 69688 69694 69702 176998
A．电流表G1（内阻Rg=15Ω，满偏电流Ig=2mA）
B．电流表G2（量程20mA，内阻约2Ω）
C．滑动变阻器R1（0～1000Ω）
D．电阻箱R2 （0～9999.9Ω）
E．待测水果电池（电动势E约4V，内阻r约200Ω）
F．开关S，导线若干
（1）实验中用电流表G1改装成量程0～4V的电压表，需______（选填“串联”或“并联”）一个阻值为______Ω的电阻；
（2）用电流表G2和改装成的电压表测量水果电池的电动势和内阻，为尽量减小实验的误差，请在方框中画出实验电路图；
（3）该同学实验中记录的6组对应的数据如下表，试根据表中数据在下图中描点画出U-I图线；由图线可得，水果电池的电动势E=______V，内电阻r=______Ω；
| I/mA | 4.0 | 5.0 | 8.0 | 10.0 | 12.0 | 14.0 |
| U/V | 3.04 | 2.85 | 2.30 | 1.90 | 1.50 | 1.14 |
