如图所示为某种用来束缚原子的磁场的磁感线分布情况，以O点（图中白点）为坐标原点．沿Z轴正方向磁感应强度B的大小变化情况最有可能是图中的（）
A．

根据里克特在1953年提出的公式计算，每一级地震释放的能量E₂与次一级地震能量E₁的关系为lg（E₂/E₁）=1.5，其中1.0级地震释放能量为2.0×10⁶J．广岛原子弹爆炸的能量约相等于13000吨的TNT烈性炸药，即大概为5.5×10¹³J．2008年5月中国地震局将四川汶川大地震定为里氏8.0级，那么汶川大地震的能量相当于多少颗广岛原子弹爆炸释放的能量（）
A．1149颗
B．1500颗
C．1800颗
D．2156颗

U是一种放射性元素，进行一系列放射性衰变，由图可知（）

A．表中a是84，b是206
B．x是β衰变，放出电子，电子是由中子转变为质子时产生的
C．y是β衰变，放出电子，电子是由中子转变为质子时产生的
D．从

Pb要经过6次x衰变，8次y衰变

如图所示电路中，已知电源的内阻r＞R₁，闭合电键S，当滑动变阻器R的滑臂P由变阻器的右端向左滑动的过程中，下列说法中正确的有（）

A．R₁上消耗的功率先变大后变小
B．电压表V₁的示数不断减小，电压表V₂的示数不断增大
C．电源的输出功率先变小后变大
D．电流表A的示数不断变大

为监测某化工厂的污水排放量，技术人员在该厂的排污管末端安装了如图所示的流量计．该装置由绝缘材料制成，长、宽、高分别为a、b、c，左右两端开口．在垂直于上下底面方向加磁感应强度大小为B的匀强磁场，在前后两个内侧面分别固定有金属板作为电极．污水充满管口从左向右流经该装置时，理想电压表将显示两个电极间的电压U．若用Q表示污水流量（单位时间内排出的污水体积），下列说法中正确的是（）
A．后表面电极比前表面电极电势高
B．前表面电极比后表面电极电势高
C．电压表的示数U与污水中离子浓度成正比
D．污水流量Q与电压表的示数U成正比，与a、b无关

（1）如图所示，图甲、图乙是物理史上两个著名实验的示意图，通过这两个实验人们对光的本性有了比较全面的认识：

①图甲是英国物理学家托马斯?杨做的______实验的示意图，该实验是光的______说的有力证据．
②图乙是______实验的示意图，该实验是光的______说的有力证据．
（2）如图是一个较复杂电路，所有电阻均为R，a、b、c、d、e、f、g、h、i为电路的测试点．现用电压传感器检测电路在电键闭合后有哪些点与c点电势相等．（将电压传感器的两个接线柱分别和两个探针相连接，当正接线柱的电势高于负接线柱时，读数为正）．
①若在图中连接电压传感器正接线柱的探针接触a点，连接负接线柱的探针接触b点时，读数为负，则可以判断a点接在电源的______极上（选填“正”或“负”）．
②对于该实验的认识与判断，下列说法正确的是______
A．电压传感器为零时表明所测两点电势相等
B．检测电势相同点只能用电压传感器，不能用电压表
C．在检测过程中两个探针可以交换
D．从实验原理来说，如用电流传感器代替电压传感器亦可以完成检测
（3）用伏安法测一节干电池的电动势E和内电阻r，所给的器材有：电压表V、电流表A、变阻器R以及电键S和导线若干．
①在方框中画出实验电路图．
②如图所示的U-I图上是由实验测得的7组数据标出的点，请你完成图线，并由图线求出E=______V，r=______Ω．

③若选用两组数据，用欧姆定律算出E、r，则选用第______和第______组数据误差最大．

如图所示，匀强电场区域和匀强磁场区域是紧邻的，且宽度相等均为d，电场方向在纸平面内竖直向下，而磁场方向垂直于纸面向里，一带正电的粒子从O点以速度v沿垂直电场方向进入电场，从A点出电场进入磁场，离开电场时带电粒子在电场方向的偏转位移为电场宽度的一半，当粒子从磁场右边界上C点穿出磁场时速度方向与进入电场O点时的速度方向一致，已知d、v（带电粒子重力不计），求：
（1）粒子从C点穿出磁场时的速度大小v；
（2）电场强度E和磁感应强度B的比值

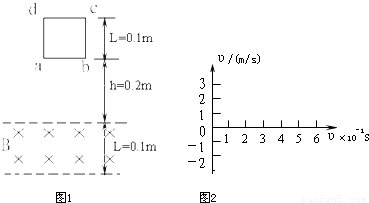

边长为L=0.1m的正方形金属线框abcd，质量m=0.1㎏、总电阻R=0.02Ω，从高为h=0.2m处自由下落（金属线框abcd始终在竖直平面上且ab水平）线框下有一水平的有界的匀强磁场，竖直宽度L=0.1m．磁感应强度B=1.0T，方向如图所示．试求：
（1）线框穿过磁场过程中产生的热；
（2）全程通过a点截面的电量；
（3）在如图坐标中画出线框从开始下落到dc边穿出磁场的速度与时间的图象．

如图所示，轻线一端系一质量为m的小球，另一端穿过光滑小孔套在正下方的图钉A上，此时小球在光滑的水平平台上做半径为a、角速度为ω的匀速圆周运动．现拔掉图钉A让小球飞出，此后细绳又被A正上方距A高为h的图钉B套住，达稳定后，小球又在平台上做匀速圆周运动．求：
（1）图钉A拔掉前，轻线对小球的拉力大小，
（2）从拔掉图钉A到被图钉B套住前小球做什么运动？所用的时间为多少？
（3）小球最后做圆周运动的角速度．

处于n=3激发态的大量氢原子向基态跃迁时所放出的光子中，只有一种光子不能使金属A产生光电效应，则下列说法不正确的是（）
A．不能使金属A产生光电效应的光子一定是氢原子从n=3的激发态直接跃迁到基态时放出的
B．不能使金属A产生光电效应的光子一定是氢原子从n=3的激发态跃迁到n=2的激发态时放出的
C．氢原子从n=4的激发态跃迁到n=3的激发态，所放出的光子一定不能使金属A产生光电效应
D．氢原子从n=4激发态直接跃迁到基态，所放出的光子一定能使金属A产生光电效应
