某闭合电路的路端电压U随外电阻R变化的图线如图所示.当R很大时.U约为3V．则电源的电动势为 V.内电阻为 Ω．——青夏教育精英家教网——

某闭合电路的路端电压U随外电阻R变化的图线如图所示，当R很大时，U约为3V．则电源的电动势为 V，内电阻为 Ω．

如图，在光滑水平面上固定三个等质量的带电小球（均可视为质点），A、B、C三球排成一直线．若释放A球（另两球仍固定）的瞬时，A球的加速度大小为1m/s²，方向向左；若释放C球（另两球仍固定）的瞬时，C球的加速度大小为2m/s²，方向向右；则释放B的瞬时，B球的加速度大小为 m/s²，方向向．

有一种利用蓄电池提供动力的电动自行车装有发电机，当关闭动力让车滑行时，发电机利用充电装置可向车载的蓄电池充电，则充电过程是将能转化成化学能的过程．现有某人骑这样的电动车自行车，以600J的初动能在粗糙的水平路面上滑行，第一次关闭发电机充电装置，让车自由滑行，其动能随位移变化的关系如图线①所示；第二次启动发电机充电装置，其动能随位移变化的关系如图线②所示，设前后二次地面和空气对车产生的阻力恒定且相等，则第二次时蓄电池增加的化学能最多是 J．

（多项选择题）关于用“油膜法”估测分子大小的实验下列说法中正确的是（）
A．单分子油膜的厚度被认为是油分子的直径
B．测量结果表明，分子直径的数量级是10^-10m
C．实验时先将一滴油酸酒精溶液滴入水面，再把痱子粉洒在水面上
D．处理数据时将一滴油酸酒精溶液的体积除以油膜面积就算得油酸分子的直径

关于“用DIS描绘电场等势线”的实验：
（1）关于该实验有下列叙述：
①本实验是用电流场来模拟静电场进行操作的；
②在木板上依次铺放白纸、导电纸和复写纸；
③实验中圆柱形电极与导电纸应有良好的接触；
④放置导电纸时有导电物质的一面向下；
以上表述中错误的有______（写序号），应改为______．
（2）如图所示为实验的示意图，在a、b、c、d、e五个基准点中，电势最低的点是______点．若将电压传感器的两个探针分别接触图中的b、f两点（c为AB的中点，b、f连线和A、B连线垂直），显示出b、f两点的电势差大于零，则传感器的“+”接线柱接在______点，此时若要采集到电势差为零，则应将接f的探针______（填“向左”或“向右”）移动．

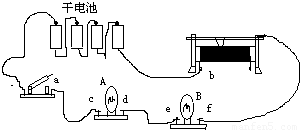

如图是某同学连接的实验实物图．闭合开关后A、B两灯都不亮．他采用下列两种方法对故障原因进行排查：（灯泡A、B的规格均为2.5V、1W，变阻器为10Ω、1A）
（1）应用多用表的直流电压档进行检查，那么选择开关应置于    档．
A、2.5V   B、10V    C、50V     D、250V
该同学的测试结果如表1所示，则在测试a、b间直流电压时，红表笔应当接触    ．（填a或b）
根据测量结果，可以判断的故障是：
A、灯A短路       B、灯B短路      C、c、d段断路     D、d、f段断路
（2）将开关断开，再选择欧姆挡测试，测量结果如表2所示，那么检查出的结果是：
A、灯A断路     B、灯B断路      C、灯A、B都断路     D、d、e间导线断路
表一

测试点	电压示数
a、b	有示数
b、d	有示数
c、d	无示数
d、f	有示数

测量点	表针偏转情况
c、d
d、e
e、f

如图甲所示，x轴沿水平方向，有一用钕铁硼材料制成的圆柱形强磁体M，其圆形端面分别为N极和S极，磁体的对称中心置于x轴的原点O．现有一圆柱形线圈C从原点O左侧较远处开始沿x轴正方向做匀速直线运动，圆形线圈的中心轴始终与x轴重合，且其圆面始终与x轴垂直，在线圈两端接一阻值R=500Ω的定值电阻．现用两个传感器，一个测得通过圆环的磁通量随圆环位置的变化图象，如图乙所示，另一个测得R两端的电压随时间变化的图象，如图丙所示．已知在乙图象的图线上x=6mm的点的切线斜率最大，丙图中时刻6s到10s之间的图线是直线．则圆形线圈做匀速直线运动的速度大小是______mm/s，6s至8s期间流过电阻R的电量是______C．

如图所示，某人在离地面高10m处，以5m/s的初速度水平抛出A球，与此同时在离A球抛出点水平距离s处，另一人竖直上抛B球，不计空气阻力和人的高度，试问：要使B球上升到最高点时与A球相遇，则（g=10m/s²）
（1）B球被抛出时的初速度为多少？
（2）水平距离s为多少？

如图所示，钢筒质量为20kg，活塞质量为5kg，活塞横截面积为100cm²，当绳索松弛时，筒内空气柱长16cm，已知大气压强为1.0×10⁵Pa，设钢筒足够长，试问：
（1）拉力至少为多大时钢筒才能开始上升？此时筒内气柱长度为多少？
（2）若拉力为400N，则活塞可达的最大加速度为多少？

两根可以滑动的金属杆MN、PQ，套在两根竖直光滑轨道上，放置在匀强磁场中，磁场方向垂直导轨平面（纸面）向里，两金属杆MN、PQ的长均为20cm，质量均为0.12kg，电阻均为0.1Ω，导轨电阻不计．用长0.5m的绝缘细线OO′将两金属杆相连，如图所示．
（1）保持回路MNQP的面积不变，当磁场的磁感应强度以2T/s的变化率均匀减小时，求回路中感应电流的大小．
（2）保持磁场的磁感应强度1T不变，将细线OO′剪断，同时用外力使金属杆MN以5m/s的速度竖直向上作匀速运动，试问金属杆PQ最终向什么方向以多大的速度做匀速运动？（设在竖直方向上轨道足够长，磁场范围足够大）
