如图所示，螺线管内有一平行于轴线的匀强磁场，规定图中箭头所示方向为磁感应强度B的正方向，螺线管与U型导线框cdef相连，导线框cdef内有一半径很小的金属圆环L，圆环与导线框cdef在同一平面内．当螺线管内的磁感应强度随时间按图示规律变化时（）

A．在t₁时刻，金属圆环L内的磁通量最大
B．在t₂时刻，金属圆环L内的磁通量最大
C．在t₁-t₂时间内，金属圆环L内有逆时针方向的感应电流
D．在t₁-t₂时间内，金属圆环L有收缩趋势

已知地球半径为R，地球自转周期为T，同步卫星离地面的高度为H，万有引力恒量为G，则同步卫星绕地球运动的线速度为地球的质量为．

甲、乙两船（包括船上的人）的质量分别为500kg和100kg，静止于平静的水面上，甲船上的人通过绳拉乙船，绳的拉力大小为100N，水对两船阻力大小均为20N．这时以两船为系统，两船的动量（填“守恒”或“不守恒”），若两船在平静的水面上相向行驶，甲的速度为向东3m/s，乙的速度为向西6m/s，经一段时间后，两船撞到一起．此时，甲、乙的速度为向的 m/s．

如图所示电路中，灯L₁的电阻为R₁=6Ω，灯L₃的电阻为R₃=3Ω，闭合电键S后，电压表示数为9V，电流表示数为1A，由于某个灯断路而使电压表示数改变了3.6V，电流表示数改变了0.8A，则灯L₂的电阻为 Ω，该电源的电动势为 V．

如图所示，固定斜面的倾角为θ=37°，物体与斜面间的动摩擦因数为μ=0.25，物体受到平行于斜面的力F作用静止开始运动，力F随时间t变化规律如图（以平行于斜面向上为正方向），前4s内物体运动的最大加速度大小为 m/s²，前4s内物体的位移大小为 m．

如图所示，在距水平地面高均为0.4m处的P、Q两处分别固定两光滑小定滑轮，细绳跨过滑轮，一端系一质量为m_A=2.75kg的小物块A，另一端系一质量为m_B=1kg的小球B．半径R=0.3m的光滑半圆形轨道竖直地固定在地面上，其圆心O在P点的正下方，且与两滑轮在同一竖直平面内，小球B套在轨道上，静止起释放该系统，则小球B被拉到离地 m高时滑块A与小球B的速度大小相等，小球B从地面运动到半圆形轨道最高点时的速度大小为 m/s．

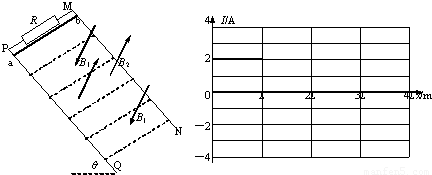

如图所示，两条间距为L的光滑平行导电导轨MN、PQ与水平面成θ角放置，上端跨接定值电阻R，一长也为L、电阻不计的金属棒搁在导轨上，在导轨所在处有三个匀强磁场区和一个无磁场区，磁场边界均平行于金属棒，磁场宽均为L，磁场方向如图且均垂直于导轨平面，磁感应强度B₂=2B₁，无磁场区宽也为L，金属棒从导轨上方距最上方的磁场的上边界L处静止起下滑，进入最上方磁场时恰好做匀速运动，且每次到达一个磁场的下边界前都已达到匀速运动，图中已画出金属棒穿过第一个磁场区过程中的电流（以a→b为正方向）随下滑距离x变化的图象，请画出金属棒穿过后两个磁场区过程中的电流随下滑距离x变化的图象．

在“研究磁通量变化时感应电流的方向”的实验中：
（1）（多选题）某同学用通电螺线管代替条形磁铁进行如下实验操作：其中错误之处是______、______．
    A．将灵敏电流计直接与电池两极相连，检测灵敏电流计指针偏转方向与电流流向的关系．
    B．按右图接好电路．
    C．把原线圈放入副线圈中，接通、断开电键观察并记录灵敏电流计指针偏转方向．
    D．归纳出感应电流的方向与磁通量变化的关系．
（2）已知一灵敏电流计，当电流从正接线柱流入时，指针向正接线柱一侧偏转，现把它与线圈串联接成图所示电路，条形磁铁的磁极、运动方向及灵敏电流计的正负接线柱和指针偏转方向均如图所示，试画出螺线管上导线的绕向．

某实验小组设计了如图所示的加速度仪．其中CD是一段水平放置的长为L的、阻值较大的光滑均匀电阻丝，一质量和电阻均不计的细长裸金属丝一端固定于O点，另一端悬挂小球P，无加速度时细金属丝竖直，恰与电阻丝在C点接触，OC=H；有向右的加速度时细金属丝将偏离竖直方向，与电阻丝相交于某一点（如图中虚线所示，细金属丝与电阻丝始终保持良好的导电接触）．
（1）已知电源电动势为E，内阻不计，理想电压表两接线柱分别与O点与C点相连，球P的质量为m，重力加速度为g，由此可推得加速度大小a与电压表示数U的关系为a=______．
（2）该实验小组根据（1）中关系，将电压表的刻度盘直接改为加速度刻度，在实际使用中还发现这个加速度仪除了不能测向左的加速度外，还存在不足之处，其中主要的不足之处有：I______；II______．

现有一种特殊的电池，它的电动势E恒定，内阻r较大．为了测定这个电池的电动势和内电阻，某同学利用如图甲所示的电路进行实验，图中电压表的内阻很大，对电路的影响可不考虑，R为电阻箱，改变电阻箱的阻值，记录电压表示数，得到如图乙所示图线．
（1）图线中斜率的物理意义是______，截距的物理意义是______．由斜率与截距可以求得E=______V，r=______Ω．
（2）若实验中电压表内阻的影响不能忽略，则由上述图线求得的电动势将比真实值______（填“偏大”、“不变”或“偏小”）求得的内阻将比真实值______（填“偏大”、“不变”或“偏小”），并简要说明理由（写出必要的计算式）：______．
