如图（a）所示为“用DIS描绘电场的等势线”的实验装置图，实验过程有如下操作步骤：
①将其中一个探针与导电纸上的某一基准点接触，然后在导电纸上移动另一个探针，寻找若干个与此基准点的电势差为零的点，并将这些点压印在白纸上．
②在一块平整的木板上，依次铺放白纸、复写纸、导电纸，用图钉固定．
③合上电键．
④取出白纸画出各条等势线．
⑤在导电纸上放两个与它接触良好的圆柱形电极（图中A、B），并将两个电极分别与电源的正负极相连．
⑥重复步骤，找出其它4个基准点的等势点．
⑦用探针压印的方法把A、B的位置标记在白纸上．在两电极的连线上选取间距大致相等的5个点作为基准点，用探针把它们的位置压印在白纸上．
（1）将每一步骤前的序号按正确的操作顺序填写：    ；
（2）该实验中，在两个电极的连线上选取间距相等的a、b、c、d、e五个点作基准点，如图（b）所示，实验中若发现a点电势低于b点电势，说明电极A与电源的    （选填“正”或“负”）极相连；
（3）实验中测得a、b两点间的电压为U₁，b、c两点间的电压为U₂，则U₁    U₂（选填“大于”、“小于”或“等于”）．

某压力锅结构如图所示，盖好密封锅盖，将限压阀套在出气孔上，当锅内气体压强达到一定值时，气体就把限压阀顶起．
（1）若压力锅内的气体体积为V，该状态下气体的摩尔体积为V，则锅内气体分子数约为n=______．（阿伏加德罗常数为N_A）
（2）已知大气压强p随海拔高度H的变化满足p=p（1-aH），其中常数a＞0，p为海平面处大气压强．根据该式，说明在不同海拔高度使用压力锅，阀门被顶起时锅内气体的温度随着海拔高度的增加而______（填“升高”、“降低”或“不变”）．
（3）若某实验小组想利用上式来估算某处海拔高度，海平面处大气压强p和常量a均已知．具体做法为：将一装有压强传感器的空压力锅带到海平面某处后，盖紧锅盖，在出气孔上套上限压阀，对压力锅进行加热，当加热到限压阀恰被顶起时，压强传感器测得此时锅内气体压强为p₁．然后小组成员携带该压力锅上升到某海拔高度H处，再次对压力锅进行加热，当加热到限压阀恰被顶起时，压强传感器测得此时锅内气体压强为p₂．根据这些数据，可算得该处海拔高度H=______．

如图（1）所示，A、B为倾斜的气垫导轨C上的两个固定位置，在A、B两点各放置一个光电门（图中未画出），将质量为M的小滑块从A点由静止开始释放（由于气垫导轨阻力很小，摩擦可忽略不计），两个光电门可测得滑块在AB间运动的时间t，再用尺测量出A点离B点的高度h．
（1）在其他条件不变的情况下，通过调节气垫导轨的倾角，从而改变A点离地的高度h，小球从A点运动到B点的时间t将随之改变，经多次实验，以

为纵坐标、h为横坐标，得到如图（2）所示图象．则当下滑时间为t=0.6s时，h为______m；若实验当地的重力加速度为10m/s²，则AB间距s为______m．
（2）若实验中的气垫导轨改为普通木板，摩擦力的影响不可忽略，此种情况下产生的

-h图象应为______（选填“直线”或“曲线”）．

如图所示，已知电源内阻为r=1Ω，定值电阻R₁=2Ω，灯L上标有“3V、1.5W”的字样，当滑动变阻器R₃的滑片P移到最右端时，电流表示数为1A，灯L恰能正常发光．
（1）求电源的电动势；
（2）求当P移到最左端时，电流表的示数；
（3）当滑动变阻器移到何位置时，电源的总功率最大？最大值为多少？

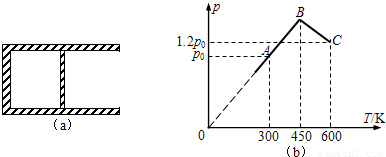

如图（a）所示，水平放置的汽缸内封闭有体积为0.6m³的理想气体，已知此时汽缸内的气体温度为300K，气体压强与外界大气压强相等为p=1.0×10⁵Pa，封闭气体的光滑活塞面积为10^-4m³．缓慢加热汽缸内气体，并在活塞上加以适当的外力，气体经历了如图（b）所示的状态变化，求：

（1）当温度上升到450K的状态B时，缸内气体的压强p_B；
（2）当气体处于状态B时，加在活塞上的外力F的大小和方向；
（3）当温度上升到600K的状态C时，缸内气体的体积V_C．

辩析题：如图（a）所示，在电场强度为E、方向水平向右的匀强电场中，有两个质量均为m的小球A、B（可视为质点），被固定在一根绝缘轻杆的两端，轻杆可绕与电场方向垂直的固定转动轴O无摩擦转动，小球A、B与轴O间的距离分别为L、2L，其中小球B上带有电量为q的正电荷，小球A不带电．将轻杆转动到水平方向后，无初速释放，若已知

，求轻杆转动到何位置时，小球A、B的速度达到最大．
同学是这样解的：由于轻杆水平时无法平衡，在小球A、B的带动下，开始顺时针转动，当A、B的速度达到最大时，小球B所受的电场力与重力的合力恰与杆平行，如图（b）所示，所以tanθ=______
你认为这位同学的解法是否正确，若正确，请完成计算；若不正确，请说明理由，并用你自己的方法算出正确结果．

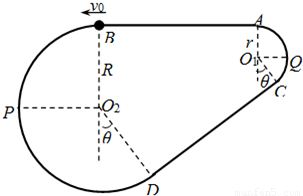

如图所示为放置在竖直平面内游戏滑轨的模拟装置，滑轨由四部分粗细均匀的金属杆组成，其中水平直轨AB与倾斜直轨CD长均为L=6m，圆弧形轨道AQC和BPD均光滑，AQC的半径为r=1m，AB、CD与两圆弧形轨道相切，O₂D、O₁C与竖直方向的夹角均为θ=37°．现有一质量为m=1kg的小球穿在滑轨上，以E_k0=24J的初动能从B点开始水平向左运动，小球与两段直轨道间的动摩擦因数均为μ=

，设小球经过轨道连接处均无能量损失．（g=10m/s²，sin37°=0.6，cos37°=0.8）求：
（1）小球第一次回到B点时的速度大小；
（2）小球第二次到达C点时的动能；
（3）小球在CD段上运动的总路程．

如图（a）所示，在坐标平面xOy内存在磁感应强度为B=2T的匀强磁场，OA与OCA为置于竖直平面内的光滑金属导轨，其中OCA满足曲线方程

m，C为导轨的最右端，导轨OA与OCA相交处的O点和A点分别接有体积可忽略的定值电阻R₁和R₂，其中R₁=4Ω、R₂=12Ω．现有一质量为m=0.1kg的足够长的金属棒MN在竖直向上的外力F作用下，以v=3m/s的速度向上匀速运动，设棒与两导轨接触良好，除电阻R₁、R₂外其余电阻不计，g取10m/s²，求：
（1）金属棒MN在导轨上运动时感应电动势的最大值；
（2）请在图（b）中画出金属棒MN中的感应电流I随时间t变化的关系图象；
（3）当金属棒MN运动到y=2.5m处时，外力F的大小；
（4）若金属棒MN从y=0处，在不受外力的情况下，以初速度v=6m/s向上运动，当到达y=1.5m处时，电阻R₁的瞬时电功率为P₁=0.9W，在该过程中，金属棒克服安培力所做的功．

用中子轰击

Na具有放射性，它发生β衰变后变成

Mg，现有质量为m的

Na，在两个半衰期的时间后剩余的

我国发射的“嫦娥一号”探月卫星简化后的路线示意图如图所示，卫星由地面发射后进入停泊轨道，在停泊轨道调速后进入地月转移轨道，再次调速后进入工作轨道，卫星开始对月球进行探测．已知地球与月球的质量之比为a，卫星相对地球的停泊轨道与卫星相对于月球的工作轨道的半径之比为b，卫星在停泊轨道和工作轨道上均可视为匀速圆周运动，则卫星在停泊轨道和工作轨道运行周期之比为，卫星从停泊轨道进入到地月转移轨道必须（选填“加速”或“减速”）．
