在“用电流表和电压表测定电池的电动势和内阻”的实验中．
（1）现备有以下器材：
A．干电池1 节B．滑动变阻器（0-50Ω）
C．滑动变阻器（0-10kΩ）D．电压表（0-3V）
E．电压表（0-15V）F．电流表（0-0.6A）
G．电流表（0-3A）H．电键、导线若干．
其中滑动变阻器应选______，电流表应选______，电压表应选______．

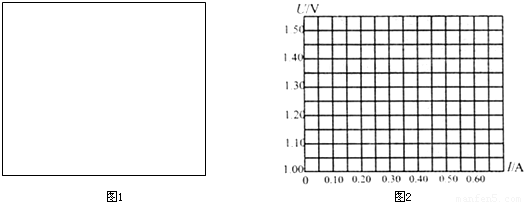

（2）为了最大限度的减小实验误差，请在图1方框内画出该实验最后合理的电路图．
（3）某同学记录的实验数据如下表所示，试根据这些数据在图2中画出U-I图线．根据图线得到被测电池的电动势E=______V，内电阻r=______Ω．
0 69213 69221 69227 69231 69237 69239 69243 69249 69251 69257 69263 69267 69269 69273 69279 69281 69287 69291 69293 69297 69299 69303 69305 69307 69308 69309 69311 69312 69313 69315 69317 69321 69323 69327 69329 69333 69339 69341 69347 69351 69353 69357 69363 69369 69371 69377 69381 69383 69389 69393 69399 69407 176998
（1）现备有以下器材：
A．干电池1 节B．滑动变阻器（0-50Ω）
C．滑动变阻器（0-10kΩ）D．电压表（0-3V）
E．电压表（0-15V）F．电流表（0-0.6A）
G．电流表（0-3A）H．电键、导线若干．
其中滑动变阻器应选______，电流表应选______，电压表应选______．
（2）为了最大限度的减小实验误差，请在图1方框内画出该实验最后合理的电路图．
（3）某同学记录的实验数据如下表所示，试根据这些数据在图2中画出U-I图线．根据图线得到被测电池的电动势E=______V，内电阻r=______Ω．
| 1 | 2 | 3 | 4 | 5 | 6 | |
| I（A） | 0.05 | 0.10 | 0.20 | 0.25 | 0.30 | 0.40 |
| U（A） | 1.45 | 1.40 | 1.32 | 1.27 | 1.22 | 1.13 |
在某空间存在着水平向右的匀强电场和垂直于纸面向里的匀强磁场，如图所示，一段光滑且绝缘的圆弧轨道AC固定在纸面内，其圆心为O点，半径R=1.8m，OA连线在竖直方向上，AC弧对应的圆心角θ=37°．今有一质量m=3.6×10-4kg、电荷量q=+9.0×10-4C的带电小球（可视为质点），以v=4.0m/s的初速度沿水平方向从A点射入圆弧轨道内，一段时间后从C点离开，小球离开C点后做匀速直线运动．已知重力加速度g=10m/s2，sin37°=0.6，不计空气阻力，求：
