在“研究共点力的合成”实验中，需要将橡皮条的一端固定在水平木板上，另一端系上两根细绳，细绳的一另一端都有绳套，如图所示．实验中需用两个弹簧秤分别勾住绳套，并互成角度地拉橡皮条．某同学认为在此过程中必须注意以下几项
A．两根细绳必须等长
B．橡皮条应与两绳夹角的平分线在同一直线上
C．在拉弹簧秤时，要注意使弹簧秤与木板平面平行
D．用弹簧秤拉绳套时，拉力要适当大些
E．用两个弹簧秤拉绳套时，两根绳夹角应该90°．其中正确的是．（填入相应的字母）

在科学测量中，人们常常把对微观量的测量转化为对宏观量的测量，用油膜法测分子的直径就是一个典型的例子．
（1）在油膜法测分子直径时，我们需要作两点假设：______；______．
（2）现按1：200的比例配制好油酸酒精溶液，然后用滴管取n 滴滴入量筒，记下体积为V．再从量筒中取一滴溶液滴在平静的水面上，扩展成面积为S的单分子油膜，则该油滴的分子直径为______．

如图所示电路，闭合开关时灯不亮，已经确定是灯泡断路或短路引起的，在不能拆开电路的情况下（开关可闭合，可断开），现用一个多用电表的直流电压挡、直流电流挡和欧姆挡分别对故障作出如下判断（如表所示）：

次序	操作步骤	现象和结论
1	闭合开关，选直流电压挡，红黑表笔分别接a、b	有示数，灯断路；无示数，灯短路
2	闭合开关，选直流电流挡，红黑表笔分别接a、b	有示数，灯断路；无示数，灯短路
3	闭合开关，选欧姆挡，红黑表笔分别接a、b	指针不动，灯断路；指针偏转，灯短路
4	断开开关，选欧姆挡，红黑表笔分别接a、b	指针不动，灯断路；指针偏转，灯短路

以上判断，正确的是（）

A．只有1、2对
B．只有3、4对
C．只有1、2、4对
D．全对

如左图所示，虚线方框内是由电阻、电源组成的线性网络电路，为了研究它的输出特性，将电流表、电压表、滑动变阻器按图的方式连接在它的输出端A、B之间．开关S闭合后，实验中记录的6组电流表示数I、电压表示数U如下表所示．

I（A）	U（V）
0.06	2.54
0.10	2.50
0.20	2.39
0.30	2.38
0.40	2.20
0.50	2.10

（1）试根据这些数据在坐标纸上画出U-I图线．

（2）若将方框内的电路等效成电动势为E、内电阻为r的电源，从图线上求出电源的电动势E=______V，内电阻r=______Ω．
（3）若电流表内阻为0，当滑动变阻器的滑片移至最上端时，电流表示数是______A．
（4）变阻器滑片移动过程中，滑动变阻器的最大功率是______W．

光电门传感器在很多实验中应用．光电门直接测量的物理量是______．它能测量瞬时速度的原理是______．
如图所示的实验装置中的横杆能够绕竖直轴旋转，在横杆的一端装有宽度为d=0.005m的竖直“挡光圆柱”．横杆在转动过程中，由于摩擦阻力的作用，横杆会越转越慢．某同学利用光电门研究“挡光圆柱”速度大小与横杆转动圈数n的关系．在一次实验中记录下横杆转动圈数n和每次挡光的时间t，并计算出“挡光圆柱”在该时刻的速度以及速度的平方（部分数据如表中所示）．请计算表中当n=5时，v²=______m²/s²；如果继续测量“挡光圆柱”的速度，那么当n=15时，“挡光圆柱”的速度为______m/s．则“挡光圆柱”速度大小与横杆转动圈数n的关系为______

有位同学做了个小实验，他在杯中放了半杯水，找了一张普通的纸盖在杯口光滑平整的玻璃杯上，按住纸翻转杯子、松开手，他惊呆了：水居然不流下来，如图甲所示．已知玻璃杯粗细均匀，杯子内底部到杯沿的高度为12cm，杯中水的高度为6cm，大气压强为1.013×10⁵Pa．该同学在经过仔细观察后发现，翻转后，纸略往下凸，其平均下凸高度为0.35×10^-3m（见乙图），g取9.8m/s²．请你通过计算说明水不流下来的原因．

如图所示，绘出了汽车刹车时刹车痕（即刹车距离）与刹车前车速的关系．v为车速，s为车痕长度．
（1）请用动能定理解释图示中汽车刹车距离与车速的关系曲线．
（2）若某汽车发生了车祸，已知该汽车刹车时的刹车距离与刹车前车速关系满足图示关系．交通警察要根据碰撞后两车的损害程度（与车子结构相关）、撞后车子的位移及转动情形等来估算碰撞时的车速．同时还要根据刹车痕判断撞前司机是否刹车及刹车前的车速．若估算出碰撞时车子的速度为45km/h，碰撞前的刹车痕为20m，则车子原来的车速是多少？

辨析题：把一个“10V 2.0W”的灯泡A接到某一电动势和内阻都不变的电源上，灯泡A实际消耗的功率是2.0W，换上另一个“10V 5.0W”的灯泡B接到这一电源上，请判断用电器B实际消耗的电功率有没有可能反而小于2.0W？某同学分析如下：将“10V 2.0W”的用电器与电源连接，用电器正常工作说明用电器两端电压为10V，现将“10V 5.0W”的用电器B与电源连接，用电器两端电压是10V，B也能正常工作，实际功率是5.0W，所以用电器的实际功率不会小于2.0W．你认为该同学的说法是否正确？如果正确，请你求出两灯串联使用的总功率．如果不正确，请说明理由，并求出灯泡B实际消耗的电功率小于2.0W的条件（设电阻不随温度改变）．

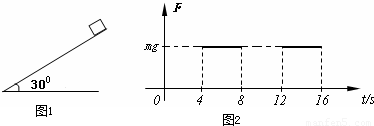

倾角30°的光滑斜面上，固定一质量为m=1kg的物块，物块到底端距离S=240米，物块受到一个平行于斜面向上的外力F作用，F的大小随时间周期性变化关系如图所示，t=ls时，由静止释放物块，求：

（1）4-8s内物体的加速度；
（2）物块下滑到斜面底端所用的时间；
（3）物块下滑到斜面底端过程中力F做的总功．

如图所示，水平虚线L₁和L₂、L₃和L₄之间存在两个磁场方向相反的匀强磁场，磁感应强度大小均为B，磁场高度为h，两磁场相距也为h．竖直平面内有一电阻均匀的凸形铜线框，质量为m，AB、EF、CD、GH边水平，AB边长为l，EF边长3l，BC、AH、ED、FG边长为h．现使线框AB边在磁场边界L₁的上方h高处由静止自由下落，当AB边刚进入上面磁场时加速度恰好为零，当AB边出下面磁场的前一段时间内，线框在做匀速运动．（重力加速度为g）求：

（1）线框的电阻；
（2）在GH、CD边进入上面磁场后某时刻金属框上的热功率为P，则此时框的速度；
（3）在AB边穿越两个磁场过程中金属框损失的机械能；
（4）大致画出金属框中电流随高度变化的图象．（下落2h内已画出）
