极光是由来自宇宙空间的高能带电粒子流进入地极附近的大气层后，由于地磁场的作用而产生的．如图所示，科学家发现并证实，这些高能带电粒子流向两极做螺旋运动，旋转半径不断减小．此运动形成的原因是（ ）
如图所示，在竖直方向的磁感应强度为B的匀强磁场中，金属框架ABC固定在水平面内，AB与BC间夹角为θ，光滑导体棒DE在框架上从B点开始在外力作用下以速度v向右匀速运动，导体棒与框架足够长且构成等腰三角形电路．若框架与导体棒单位长度的电阻均为R，导体棒在滑动过程中始终保持与导轨良好接触，下列关于电路中电流大小I与时间t、消耗的电功率P与水平移动的距离x变化规律的图象中正确的是（ ）
如图所示，一质量为m、带电量为q的物体处于场强按E=E-kt（E、k均为大于零的常数，取水平向左为正方向）变化的电场中，物体与竖直墙壁间动摩擦因数为μ，当t=0时刻物体处于静止状态．若物体所受的最大静摩擦力等于滑动摩擦力，且电场空间和墙面均足够大，下列说法正确的是（ ）
，物体在竖直墙壁上的位移达最大值
，物体运动速度达最大值
在测定一节干电池的电动势和内阻的实验中，备有下列器材：
A．干电池（电动势约为1.5V，内阻小于1.5Ω）
B．电流表G（满偏电流2mA，内阻10Ω）
C．电流表A（0～0.6A，内阻约0.1Ω）
D．滑动变阻器R1（0～20Ω，10A）
E．滑动变阻器R2（0～100Ω，1A）
F．定值电阻R3=990Ω
G．开关、导线若干
（1）为方便且能较准确地进行测量，应选用滑动变阻器______ （填写序号）；

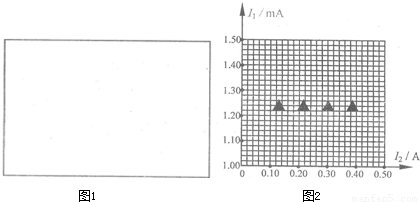

（2）请在下面所给方框内（图1）画出利用本题提供的器材所设计的测量电池电动势和内阻的实验电路原理图；
（3）某同学根据他设计的实验测出了六组I1（电流表G的示数）和I2（电流表A的示数），请在所给坐标纸上（图2）做出I1和I2的关系图线；
（4）由图线可求得被测电池的电动势E和内阻r．
0 68984 68992 68998 69002 69008 69010 69014 69020 69022 69028 69034 69038 69040 69044 69050 69052 69058 69062 69064 69068 69070 69074 69076 69078 69079 69080 69082 69083 69084 69086 69088 69092 69094 69098 69100 69104 69110 69112 69118 69122 69124 69128 69134 69140 69142 69148 69152 69154 69160 69164 69170 69178 176998
A．干电池（电动势约为1.5V，内阻小于1.5Ω）
B．电流表G（满偏电流2mA，内阻10Ω）
C．电流表A（0～0.6A，内阻约0.1Ω）
D．滑动变阻器R1（0～20Ω，10A）
E．滑动变阻器R2（0～100Ω，1A）
F．定值电阻R3=990Ω
G．开关、导线若干
（1）为方便且能较准确地进行测量，应选用滑动变阻器______ （填写序号）；
（2）请在下面所给方框内（图1）画出利用本题提供的器材所设计的测量电池电动势和内阻的实验电路原理图；
（3）某同学根据他设计的实验测出了六组I1（电流表G的示数）和I2（电流表A的示数），请在所给坐标纸上（图2）做出I1和I2的关系图线；
（4）由图线可求得被测电池的电动势E和内阻r．
| 序号 | 1 | 2 | 3 | 4 | 5 | 6 |
| I1/mA | 1.40 | 1.36 | 1-35 | 1.28 | 1.20 | 1.07 |
| I2/A | 0.10 | 0.1 5 | 0.23 | 0.25 | 0.35 | 0.50 |
太阳系以外存在着许多恒星与行星组成的双星系统．它们运行的原理可以理解为，质量为M的恒星和质量为m的行星（M大于m），在它们之间的万有引力作用下有规则地运动着．如图所示，我们可认为行星在以某一定点c为中心、半径为a的圆周上做匀速圆周运动（图中没有表示出恒星）．设万有引力常量为G，恒星和行星的大小可忽略不计．
）．
自由电子激光器原理如图所示，自由电子经电场加速后，从正中央射入上下排列着许多磁铁的磁场区域，相邻两磁铁相互紧靠且极性相反．电子在磁场力作用下“扭动”着前进，每“扭动”一次就会发出一个光子（不计电子发出光子后能量损失），两端的反射镜使光子来回反射，最后从透光的一端发射出激光．
