如图所示，Q1、Q2为两个固定点电荷，其中Q1带正电，它们连线的延长线上有a、b两点．一正试探电荷以一定的初速度沿直线从b点开始经a点向远处运动，其速
度图象如图所示．则（ ）

A．Q2带正电
B．Q2带负电
C．试探电荷从b到a的过程中电势能增大
D．试探电荷从b到a的过程中电势能减小

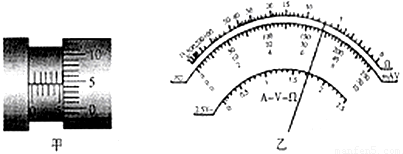

用螺旋测微器测量某一元件外径时的示数如图甲所示，此读数是______mm；用多用电表测量电阻时，选择开关在“×10Ω”的电阻挡，指针所指的位置如图乙所示．则被测电阻的阻值是______Ω．
为测定一节干电池（电动势约1.5V，内阻约1.0Ω）的电动势和内阻，实验室制备有电流表G（满偏电流3mA，内阻25Ω）、定值电阻R=0.126Ω、开关和若干导线及以下器材：
A．量程0-3V，内阻约1000Ω的电压表
B．量程0-15V，内阻约1500Ω的电压表
C．总阻值为10Ω、额定电流为2A的滑动变阻器
D．总阻值为100Ω、额定电流为1A的滑动变阻器
（1）因电流表量程太小，需将R与电流表______连接以扩大量程．
（2）电压表应选择______；滑动变阻器应该选择______．（填代号）
（3）请在方框内完成实验电路图；
（4）根据所画的电路图，分析引起该实验系统误差的主要原因是______．
一同学在探究弹力和弹簧伸长的关系时，交示同的钩码分别挂在竖直悬挂弹簧的下端，钩码重与相应的弹簧总长度数据如下表所示：
钩码重量/N36912
弹簧总长/cm5.06.27.48.69.8
（1）请在坐标纸上作出弹簧所受弹力F与弹簧总长L之间的关系图线；
（2）由实验图线得到弹簧弹力与弹簧长度之间的关系式为______．
如图所示，木板长L=1.6m质量M=4.0kg，上表面光滑，下表面与地面的动摩擦因数为0.4，质量m=1.0kg的小滑块（视为质点）放在木板的右端，开始时木板与物块静止，现给木板向右的初速度，（g取10m/s2）求：
（1）木板所受摩擦力大小
（2）使小滑块不从木板上掉下，木板初速的最大值．
如图所示，在平面直角坐标系内，第一象限的等腰三角形MNP区域内存在垂直于坐标平面向外的匀强磁场，y＜0的区域内存在着沿y轴正方向的匀强电场．一质量为m，电荷量为q的带电粒子从电场中Q（-2h，-h）点以速度V0水平向右射出，经坐标原点O射入第一象限，最后以垂直于PN的方向射出磁场．已知MN平行于x轴，N点的坐标为（2h，2h），不计粒子的重力，求：
（1）电场强度的大小；
（2）磁感应强度的大小B；
（3）粒子在磁场中的运动时间．
如图所示，倾角θ=37°的斜面上，轻弹簧一端固定在A点，自然状态时另一端位于B点，斜面上方有一半径R=1m、圆心角等于143°的竖直圆弧形光滑轨道与斜面相切于D处，圆弧轨道的最高点为M．现用一小物块将弹簧缓慢压缩到C点后释放，物块经过B点后的位移与时间关系为x=8t-4.5t2（x单位是m，t单位是s），若物块经过D点后恰能到达M点，取g=10m/s2，sin37°=0.6，cos37°=0.8．求：
（1）物块与斜面间的动摩擦因数μ；
（2）BD间的距离x．
如图甲所示，平行金属导轨竖直放置，导轨间距为L=1m，上端接有电阻R1=3Ω，下端接有电阻R2=6Ω，虚线OO′下方是垂直于导轨平面的匀强磁场．现将质量m=0.1kg、电阻不计的金属杆ab，从OO′上方某处垂直导轨由静止释放，杆下落0.2m过程中始终与导轨保持良好接触，加速度a与下落距离h的关系图象如图乙所示．求：
（1）磁感应强度B；
（2）杆下落0.2m过程中通过电阻R2的电荷量q．
关于做匀速圆周运动物体的向心加速度的方向，下列说法中正确的是（ ）
A．与线速度的方向始终相同
B．与线速度的方向始终相反
C．始终指向圆心
D．始终保持不变
一个物体从高h处自由落下，其时间达到落地时间一半时，下落的高度为（ ）
A．
B．
C．
D．
