如图所示，图中的实线是一簇未标明方向的由点电荷产生的电场线，虚线是某带电粒子在电场中从a到b的运动轨迹，若带电粒子在运动中只受电场力作用，根据此图能做出正确判断的是（）

A．带电粒子在a、b两点的受力方向
B．带电粒子在a点的速度较大
C．带电粒子在b点的电势较高
D．带电粒子带正电荷

如图所示的电路中，A为理想电流表，V₁和V₂为理想电压表，R₁为定值电阻，R₂为可变电阻，电池E内阻不可忽略，则下列说法中正确的是（）
A．R₂不变时，V₂的读数与A读数之比等于R₁
B．R₂不变时，V₁的读数与A读数之比等于R₁
C．R₂改变时，V₁读数的变化量的绝对值大于V₂读数的变化量的绝对值
D．R₂改变时，V₁读数的变化量的绝对值小于V₂读数的变化量的绝对值

波源S在t=0时刻从平衡位置开始向上运动，形成向左右两侧传播的简谐横波．s、a、b、c、d、e和a′、b′、c′是沿波传播方向上的间距为1m的9个质点，t=0时刻均静止于平衡位置，如图所示．已知波的传播速度大小为1m/s，当t=1s时质点s第一次到达最高点，当t=4s时质点d开始起振．则在t=4.6s这一时刻（）

A．质点c的加速度正在增大
B．质点a的速度正在增大
C．质点b′的运动方向向上
D．质点c′已经振动了1.6s

在某星球表面以初速度v竖直上抛一个物体，若物体只受该星球引力作用，忽略其他力的影响，物体上升的最大高度为h，已知该星球的直径为d，如果要在这个星球上发射一颗绕它运行的卫星，其做匀速圆周运动的最小周期为（）
A．

如图所示，图a中的变压器为理想变压器，其原线圈接到U=220V的交流电源上，副线圈与阻值为R₁的电阻接成闭合电路；图b中阻值为R₂的电阻直接接到电压为U=220V的交流电源上，寻果发现R₁与R₂消耗的电功率恰好相等，则变压器原、副线圈的匝数之比为（）
A．

如图所示，在x轴上坐标（0，4）处分别放置完全相同的点电荷A、B，A电荷量为-Q，B电荷量为+4Q．现把一个电荷量为+q的试探电荷，从坐标-3m处移到坐标-5m处的过程中，试探电荷所受电场力的方向为（）

A．一直沿x轴正方向
B．一直沿x轴负方向
C．在-3m到-4m的过程中沿x轴正方向，在-4m到-5m的过程中沿x轴负方向
D．在-3m到-4m的过程中沿x轴负方向，在-4m到-5m的过程中沿x轴正方向

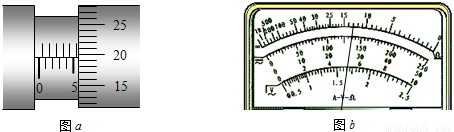

（1）如图a所示中给出的是用螺旋测微器测量某一圆筒内径时的示数，此读数应为______mm

（2）某班物理兴趣小组在使用多用电表按正确步骤测量某一电阻阻值，选择开关指在“×100”欧姆档，指针指示位置如图b所示，则这电阻是______Ω．如果要用该多用电表测量一个约20Ω的电阻，为了使测量结果比较精确，应选的欧姆档是______（填“×1”“×10”、“×100”、或“×1k”）．

如图a所示为某一同学测量一量程为3V的直流电压表的内电阻R_V的电路图，其中R_V的电阻约为几千欧，具体实验步骤如下：
①把滑线变阻器的滑动片P滑到N端，将电阻箱R的阻值调到零；
②闭合电键S，调节滑线变阻器的阻值，使电压表的示数为3.0V；
③再调节电阻箱R，使电压表的示数为1.5V，读出此时电阻箱R的阻值；
④断开电键S，整理好仪器．
（1）现有电阻箱：A（0～999.9Ω，0.8A），电阻箱B（0～9999Ω，0.2A）；直流电源：E₁（2V，内阻不计），E₂（6V，内阻不计）．
其中电阻箱应选用______（填“A”或“B”），直流电源应选用______2

如图所示，定值电阻R₂=6Ω，电源内阻r为1Ω，当电键S闭合且滑动变阻器阻值R₁调为2Ω时，电源的总功率P_总=16W，而电源的输出功率P_出=12W，此时灯泡正常发光，求：
（1）电源电动势E及路端电压U．
（2）电压表读数及灯泡正常发光时的功率P_L．

平行轨道PQ、MN两端各接一个阻值R₁=R₂=8Ω的电阻，轨道间距L=1m，轨道很长，本身电阻不计．轨道间磁场按如图所示的规律分布，其中每段垂直纸面向里和向外的磁场区域宽度均为2cm，磁感应强度的大小均为B=1T，每段无磁场的区域宽度均为1cm，导体棒ab本身电阻r=1Ω，与轨道接触良好．现使ab以v=10m/s向右匀速运动．求：
（1）当导体棒ab从左端进入磁场区域时开始计时，设电流方向从a流向b为正方向，请你在i-t坐标系中画出流过导体棒ab的电流随时间的变化关系图象（至少画出两个周期的图象）．
（2）整个过程中流过导体棒ab的电流为交变电流，求出流过导体棒ab的电流有效值．
