小灯泡灯丝的电阻会随温度的升高而增大,某同学为研究这一现象,利用下列实验器材:电压表、电流表、滑动变阻器(变化范围0一10Ω )、电源、小灯泡、开关、导线若干来设计实验,并通过实验得到如下数据( I 和 U 分别表示小灯泡上的电流和电压).

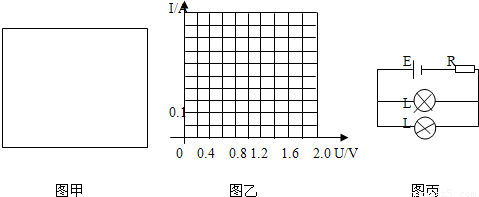

(1)请在图甲的方框中画出实验电路图.
(2)在图乙中画出小灯泡的 I 一 U 曲线.
(3)把本题中的两个相同的小灯泡L并联接到图丙所示电路中,若电源电动势 E=2.0V,内阻不计,定值电阻R=1Ω,则此时每个小灯泡的功率是______ W.

0 68503 68511 68517 68521 68527 68529 68533 68539 68541 68547 68553 68557 68559 68563 68569 68571 68577 68581 68583 68587 68589 68593 68595 68597 68598 68599 68601 68602 68603 68605 68607 68611 68613 68617 68619 68623 68629 68631 68637 68641 68643 68647 68653 68659 68661 68667 68671 68673 68679 68683 68689 68697 176998
| I/A | 0.12 | 0.21 | 0.29 | 0.34 | 0.38 | 0.42 | 0.45 | 0.47 | 0.49 | 0.50 | ||
| U/V | 0.20 | 0.40 | 0.60 | 0.80 | 1.00 | 1.20 | 1.40 | 1.60 | 1.80 | 2.00 | ||
(2)在图乙中画出小灯泡的 I 一 U 曲线.
(3)把本题中的两个相同的小灯泡L并联接到图丙所示电路中,若电源电动势 E=2.0V,内阻不计,定值电阻R=1Ω,则此时每个小灯泡的功率是______ W.
