（1）用图（甲）所示的装置进行探究动能定理的实验，实验时测得小车的质量为 m，木板的倾角为 θ．实验过程中，选出一条比较清晰的纸带，用直尺测得各点与A点间的距离如图（乙）所示．已知打点计时器打点的周期为T，重力加速度为 g，小车与斜面间摩擦可忽略不计．那么打 D 点时小车的瞬时速度为______；取纸带上的BD段进行研究合外力做的功为______，小车动能的改变量为______
（2）图丙是测量一节新干电池的电动势和内阻的实验电路，实验时会发现，当滑动变阻器在阻值较大的范围内调节时，电压表______，原因是______，从而影响测量的准确性．为了较准确地测量一节新干电池的内阻，可用以下器材连成图丁所示的电路完成实验，器材：量程3V的理想电压表V，量程0.6A的电流表 A（具有一定内阻），定值电阻 R（R=1.50Ω），滑动变阻器R₁（0-10Ω），滑动变阻器 R₂（0-200Ω），开关S．
①在图丁的实验电路中，加接电阻 R有两方面的作用，一是方便实验操作和数据测量，二是______；
②为方便实验调节且能较准确地进行测量，滑动变阻器应选用______（填 R₁或 R₂ ）
③实验中，改变滑动变阻器的阻值，测出当电流表读数为 I₁时，电压表读数为 U₁；当电流表读数为I₂时，电压表读数为U₂．则新电池内阻的表达式r=______．（用 I₁、I₂、U₁、U₂和 R 表示）

如图所示，质量为 m=0.1kg的小球置于平台末端A点，平台的右下方有一个表面光滑的斜面体，在斜面体的右边固定一竖直挡板，轻质弹簧拴接在挡板上，弹簧的自然长度为 x=0.3m，斜面体底端 C 距挡板的水平距离为 d₂=1m，斜面体的倾角为 θ=45°，斜面体的高度 h=0.5m．现给小球一大小为 v=2m/s的初速度，使之在空中运动一段时间后，恰好从斜面体的顶端 B 无碰撞地进入斜面，并沿斜面运动，经过 C 点后再沿粗糙水平面运动，过一段时间开始压缩轻质弹簧．小球速度减为零时，弹簧被压缩了△x=0.1m．已知小球与水平面间的动摩擦因数 μ=0.5，设小球经过 C 点时无能量损失，重力加速度 g=10m/s²，求：
（1）平台与斜面体间的水平距离 d₁；
（2）小球在斜面上的运动时间 t；
（3）弹簧压缩过程中的最大弹性势能 E_p．

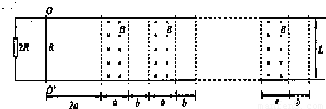

如图所示，两根相距为L的金属轨道固定于水平面上，导轨电阻不计；一根质量为m、长为L、电阻为R的金属棒两端放于导轨上，导轨与金属棒间的动摩擦因数为μ，棒与导轨的接触电阻不计．导轨左端连有阻值为2R的电阻．轨道平面上有n段竖直向下的宽度为a、间距为b的匀强磁场（a＞b），磁感应强度为B．金属棒初始位于OO′处，与第一段磁场相距2a．求：
（1）若金属棒有向右的初速度v，为使金属棒保持v的速度一直向右穿过各磁场，需对金属棒施加水平向右的拉力．求金属棒不在磁场中时受到的拉力F₁，和在磁场中时受到的拉力F₂的大小；
（2）在（1）的情况下，求金属棒从OO′开始运动到刚离开第n段磁场过程中，拉力所做的功；
（3）若金属棒初速度为零，现对其施以水平向右的恒定拉力F，使棒进入各磁场的速度都相同，求金属棒从OO′开始运动到刚离开第n段磁场整个过程中导轨左端电阻上产生的热量．

（1）关于分子运动和热现象的说法，正确的是______（填入正确选项前的字母）
A．布朗运动是指液体或气体中悬浮微粒的运动
B．气体的温度升高，每个气体分子运动的速率都增加
C．一定量100℃的水变成100℃的水蒸汽，其分子之间的势能增加
D．空调机作为制冷机使用时，将热量从温度较低的室内送到温度较高的室外，所以制冷机的工作不遵循热力学第二定律
（2）图示为活塞式空压机的结构简图．某次往复运动中，活塞向右运动至气缸最右端时，吸气阀打开吸入压强为 p 的空气，然后连杆推动活塞向左运动压缩空气，当压强达到3p时排气阀打开排出空气，以保证产生符合要求的压力．若整个气缸内允许活塞往复运动的长度为L，不考虑气体温度的变化，求活塞向左运动多少距离时空压机开始排气．

（1）请举出日常生活中你观察到的一个关于多普勒效应的实例．______．
（2）图示为一列简谐横波在某时刻的波形图，已知图中 B 质点起振比 A 质点早0.2s，B 和 C 之间的距离是0.3m，则此列波沿______传播，波速为______m/s．
（3）某同学在家里做用单摆测定重力加速度的实验，由于没有螺旋测微器测摆球的直径，采用了如下方法：先用秒表测得单摆周期为T₁，然后让悬线缩短△L，再次测得单摆周期为T₂，那么该同学测得的重力加速度为多少？

（1）完成下列核反应方程，并注明核反应类型．

如图所示，将光滑的小球放在竖直挡板和倾角为a的固定斜面间．若缓慢转动挡板至与斜面垂直，则在此过程中（）

A．球对斜面的压力逐渐减小
B．球对挡板的压力逐渐减小
C．球对斜面的压力逐渐增大
D．球对挡板的压力逐渐增大

汽油机做功冲程开始时，汽缸中的汽油一空气混合气要靠火花塞点燃，但是汽车蓄电池的电压只有12V，不能在火花塞中产生火花，为此设计了如图所示的点火装置．做功冲程开始时，机械自动控制开关由闭合变为断开，这样就能在火花塞中产生火花．下列说法正确的是（）

A．该设计方案不可行，因为变压器不能改变蓄电池提供的直流电
B．该设计方案可行，因为变压器能将直流电改变为交流电
C．该设计方案可行，因为通过变压器初级线圈的电流是变化的
D．该变压器可以是升压变压器，也可以是降压变压器

如图所示，实线为电场线，虚线为等势面，且AB=BC．电场中 A、B、C三点的场强分别为EA、EB、EC电势分别为 φ_A、φ_B、φ_C，AB、BC间的电势差分别为U_ABU_BC则下列关系式中不正确的是（）

A．φ_A＞φ_B＞φ_C
B．E_C＞E_B＞E_A
C．U_AB＜U_BC
D．U_AB=U_BC

如图所示，在水平地面下埋着一条沿东西方向通有恒定电流的水平直导线．现用一串有灵敏电流计的闭合圆形检测线圈检测此通电直导线的位置．若不考虑地磁场的影响，检测线圈在水平面内，从距直导线很远处的北边移至距直导线很远处的南边的过程中，俯视检测线圈．下列说法正确的是（）

A．线圈中感应电流的方向先顺时针后逆时针
B．线圈中感应电流的方向先逆时针后顺时针，然后再逆时针
C．线圈在导线正上方时，穿过线圈的磁通量为零
D．线圈在导线正上方时，线圈中的电流为零
