如图所示，电灯L标有“4V，1W”，滑动变阻器的总电阻为50Ω，当滑臂P滑至某位置时，L恰好正常发光，此时电流表示数为0.45A，由于外电路发生故障，电灯L突然熄灭，此时电流表示数变为0.5A，电压表示数变为10V，若导线完好，电路中各处接触良好，则发生故障前，滑动变阻器接入电路的阻值为 Ω，电源的电动势大小为 V．

如图所示，质点O从t=0时刻开始做简谐振动，图中OX代表一弹性绳，OA=14m，AB=BC=10m，在第2s内A比B多2次全振动，B比C多5次全振动，且已知在第2s末波已传过C点，则质点振动的频率是 Hz，绳上的波速是 m/s．

（多选）利用图中装置研究光的双缝干涉现象时，有下面几种说法，其中正确的是______
A．将屏移近双缝，干涉条纹间距变窄
B．将滤光片由蓝色的换成红色的，干涉条纹间距变宽
C．换一个两缝之间距离较大的双缝，干涉条纹间距变窄
D．去掉滤光片后，干涉现象消失．

图示是某同学用来探究“小车的加速度与外力关系”的实验装置．将光电门固定在轨道上的某点B，用一个钩码通过滑轮拉动小车，使小车从A点由静止开始运动，测出小车上挡光板通过光电门的时间△t．（1）若挡光板的宽度为d，AB间距离为l，则小车的加速度α=______．
（2）该同学用不同重力的钩码拉小车，测出对应不同外力时的△t，然后经过数据分析，分析F与△t的关系，从而得出了加速度与外力F成正比的结论．在该实验中，下列哪些项是必须做到的______（多选）
A．确保钩码的质量要与小车的质量差不多
B．每次改变钩码，需要测量其质量（或重力）
C．开始前首先要测量小车的质量
D．需要测出AB间的距离
E．每次测量要保持小车从同一点静止出发
F．不论轨道光滑与否，轨道一定要保持水平．

已知地面附近高度每升高12m，大气压降低1mmHg．为了观测大气压这一微小变化，某实验小组巧妙地设计了如图所示的一个实验，在一个密闭的玻璃瓶的塞子上插入一根两端开口且足够长的细玻璃管，瓶内有一定量的水和空气．由于内外压强差，细玻璃管内水面a将与瓶内有一定的高度差．
（不计水面升降引起的瓶内空气体积的变化，水银的密度为13.6×10³kg/m³）
（1）该小组成员选择瓶内装水而不装水银的主要原因是______．
（2）现将玻璃瓶放置在地面上，记录下此时管内水面a的位置，再将玻璃瓶放到离地1.2m的讲台上时，则玻璃管内水面将______（上升，下降）______mm；（设温度保持不变）
（3）小组成员想用此装置来测量高度．先将此装置放在温度为27℃、大气压为750mmHg的A处，测得水柱的高度h=204mm．然后将装置缓慢地平移另一高度的B处，待稳定后发现水柱升高了40.8mm，已知B处比A处的温度高1℃，则AB间高度差为______m．

一个喷漆桶能够向外喷射不同速度的油漆雾滴，某同学决定测量雾滴的喷射速度，他采用如图1所示的装置，一个直径为d=40cm的纸带环，安放在一个可以按照不同转速转动的固定转台上，纸带环上刻有一条狭缝A，在狭缝A的正对面画一条标志线，如图1所示．在转台开始转动达到稳定转速时，向侧面同样开有狭缝B的纸盒中喷射油漆雾滴，当狭缝A转至与狭缝B正对平行时，雾滴便通过狭缝A在纸带的内侧面留下痕迹（若此过程转台转过不到一圈）．将纸带从转台上取下来，展开平放，并与毫米刻度尺对齐，如图2所示．
（1）设喷射到纸带上的油漆雾滴痕迹到标志线的距离为S，则从图2可知，其中速度最大的雾滴到标志线的距离S₁=______cm，速度最小的雾滴到标志线的距离S₂=______cm；
（2）如果转台转动的周期为T，则这些雾滴喷射速度范围的计算表达为V=______ （用字母表示）；
（3）如果以纵坐标表示雾滴速度V、横坐标表示雾滴距标志线距离的倒数

图线，如图3所示，则可知转台转动的周期为T=______s．

、空间有一匀强电场，电场方向与纸面平行．一带电量为-q的小球（重力不计），在恒定拉力F的作用下沿虚线以速度v由M匀速运动到N，如图所示．已知力F和MN间夹角为θ，MN间距离为L，则：
（1）匀强电场的电场强度大小为多少？并画出过M点的等势线．
（2）MN两点的电势差为多少？
（3）当带电小球到达N点时，撤去外力F，小球能否回到过M点的等势面？若能，回到则此过程小球的动能变化量为多少？
MNFθ

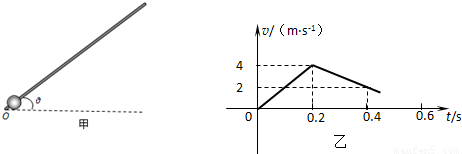

如图甲所示，一根足够长的细杆与水平成θ=37°固定，质量为M=1kg的小球穿在细杆上静止于细杆底端O点，今有水平向右的F作用于小球上，经时间t₁=0.2s后停止，小球沿细杆运动的部分v-t图象如图乙所示（取g=10m/s²，sin37°=0.6，cos37°=0.8）．
试求：
（1）小球在0～0.2s内的加速度a₁和0.2～0.4s内的加速度a₂；
（2）0～0.2s内水平作用力F的大小．
（3）撤去水平力后，小球经多长时间返回底部．

U形均匀玻璃管，右端封闭，左端开口处有一重力不计、可自由移动的活塞，中间的水银柱将空气分成A、B两部分，其各部分的长度如图所示，活塞的截面积为5.0×10^-5m²．当时大气压强p=75cmHg、气温t=87℃时，1cmHg=1.33×10⁸Pa．试求：
（1）A部分气体的压强．
（2）保持气体温度不变，用细杆向下推活塞，至管内两边汞柱高度相等，此时A部分气体压强？细杆对活塞的推力大小．
（3）若不用外力推动活塞，而使两部分气体温度均下降到t₁=-3℃，活塞将移动的距离．

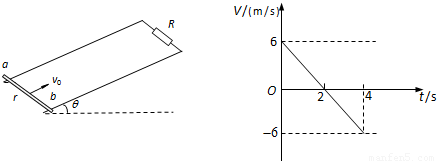

如图所示，处于匀强磁场中的两根足够长、电阻不计的平行金属导轨相距1m，导轨平面与水平面成θ=37°角，上端连接阻值为R=2Ω的电阻．匀强磁场方向与导轨平面垂直，磁感应强度B=0.4T．质量为0.2kg、电阻为r=1Ω的金属棒ab，以初速度v从导轨底端向上滑行，金属棒ab在安培力和一平行于导轨平面的外力F的共同作用下做匀变速直线运动，速度-时间图象如图所示．设金属棒与导轨垂直并保持良好接触，它们之间的动摩擦因数为μ=0.25．（g=10m/s²，sin37°=0.6，cos37°=0.8），求：
（1）金属棒产生的感应电动势的最大值和电阻R消耗的最大功率？
（2）当金属棒速度为向上3m/s时施加在金属棒上外力F的大小和方向？
（3）请求出金属棒在整个运动过程中外力F随时间t变化的函数关系式．
