如图所示，质量为m、边长为l的等边三角形ABC导线框，在A处用轻质细线竖直悬挂于质量也为m、长度为L的水平均匀硬杆一端，硬杆另一端通过轻质弹簧连接地面，离杆左端L/3处有一光滑固定转轴O．垂直于ABC平面有一个水平方向的匀强磁场，磁感应强度大小为B，当在导线框中通以逆时针方向大小为I的电流时，AB边受到的安培力大小为    ，此时弹簧对硬杆的拉力大小为    ．
如图所示，一个硬质圆环竖直放置在地面上，两根轻杆OA、OB一端由铰链（图中未画出）连接在圆环圆心O处，另一端也由铰链分别连接在圆环A、B两点．重物G由一根轻绳OC悬挂在O点．开始时，轻杆OA水平，OB与OA夹角为150°．若从图示位置将圆环顺时针缓慢旋转90°，杆OA对O点的作用力大小变化情况是    ；若从图示位置将圆环逆时针缓慢旋转90°，杆OB对O点的作用力大小变化情况是    （均选填“一直变大”、“一直变小”、“先变大后变小”或“先变小后变大”）．
如图所示为“用DIS研究机械能守恒定律”的实验装置．该实验装置中传感器K的名称是    传感器；由该实验得到的结论是：    ．
如图所示是研究电源电动势和电路内电压、外电压关系的实验装置仪器，电池的正负两极分别为A和B，位于两个电极内侧的探针C和D用于测量电池的内电压．
（1）在给出的下列仪器路中，用实线作为导线将实验仪器连成实验电路；
（2）合上开关前，应将滑动变阻器的滑片置于______端（选填“M”或“N”）．
（3）只调节滑动变阻器的滑臂，使电流传感器的示数变大，则电压传感器Ⅰ的示数将______，电压传感器Ⅱ的示数将______，在实验误差范围内，电压传感器Ⅰ和电压传感器Ⅱ的示数之和______（选填“变大”、“变小”或“不变”）．
某研究性小组利用如图（a）所示的装置研究一定质量气体的压强与温度的关系．他们在试管中封闭了一定质量的气体，通过压强传感器和温度传感器测得试管内气体的压强和温度．
（1）采取了正确的操作后，他们针对同一部分气体在三个不同体积的情况下记录了相关数据，计算机绘出的p-t图象分别如图（b）中的①、②、③所示，其中p1为已知量，则图线①的函数表达式为    ；
（2）图线①、②、③在图（c）中表示为
某学生兴趣小组通过实验，探究相同厚度的普通均匀条形玻璃片的振动频率f与其长度l的关系，得到了如下表所示的实验数据，由表中数据可知，振动频率f随玻璃片长度l的变化而    （选填“均匀”或“不均匀”）变化；振动频率f与玻璃片的长度l的关系为    （比例系数用k表示）．比例系数k的大小为    （若k有单位，请按国际单位制带上其单位），k可能与    有关（至少写出一项）．
音符C调频率f（Hz）玻璃片长度l（mm）
低音区5392290
6440274
7494258
中音区1523251
2587237
3659224
4698217
5784205
6880194
7988183
高音区1046178
1174168
1318158
有一个导热性能良好的圆柱形容器，顶部由一活塞密封，容器内盛有一定量的水，通过一根细管（体积可忽略）与外界相通，如图所示．当温度为t℃时，细管中水面与容器中水面相平，被封闭空气柱的高度为H，此时水面距细管顶端出口处高度差为h．已知大气压强为P，水的密度为ρ，重力加速度为g．
（1）若用力压活塞，使它缓慢向下移动，整个过程中保持温度不变，要使水从细管顶端流出，活塞移动距离△h至少多大？
（2）若保持活塞在初位置不动，让温度缓慢升高，要使水从细管顶端流出，则温度至少要升高到多少摄氏度？
足够长光滑斜面BC的倾角α=53°，小物块与水平面间的动摩擦因数为0.5，水平面与斜面之间B点有一小段弧形连接，一质量m=2kg的小物块静止于A点．现在AB段对小物块施加与水平方向成α=53°的恒力F作用，如图（a）所示，小物块在AB段运动的速度-时间图象如图（b）所示，到达B点迅速撤去恒力F．（已知sin53°=0.8，cos53°=0.6）．求：
（1）小物块所受到的恒力F；
（2）小物块从B点沿斜面向上运动，到返回B点所用的时间；
（3）小物块能否返回到A点？若能，计算小物块通过A点时的速度；若不能，计算小物块停止运动时离B点的距离．

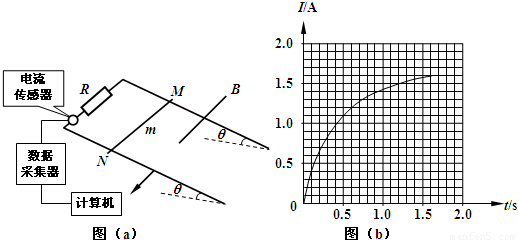

如图（a）为一研究电磁感应的实验装置示意图，其中电流传感器（相当于一只理想的电流表）能将各时刻的电流数据实时通过数据采集器传输给计算机，经计算机处理后在屏幕上同步显示出I-t图象．足够长光滑金属轨道电阻不计，倾角θ=30°．轨道上端连接有阻值R=1.0Ω的定值电阻，金属杆MN电阻r=0.5Ω，质量m=0.2kg，杆长L=1m．在轨道区域加一垂直轨道平面向下的匀强磁场，让金属杆从图示位置由静止开始释放，此后计算机屏幕上显示出如图（b）所示的I-t图象（设杆在整个运动过程中与轨道垂直，g=10m/s2）．试求：
（1）t=0.5s时电阻R的热功率；
（2）匀强磁场的磁感应强度B的大小；
（3）估算0～1.2s内通过电阻R的电量大小及在R上产生的焦耳热．
如图所示，在光滑绝缘水平面上，质量为m的均匀绝缘棒AB长为L、带有正电，电量为Q且均匀分布．在水平面上O点右侧有匀强电场，场强大小为E，其方向为水平向左，BO距离为x，若棒在水平向右的大小为QE/4的恒力作用下由静止开始运动．求：
（1）棒的B端进入电场L/8时的加速度大小和方向；
（2）棒在运动过程中的最大动能．
（3）棒的最大电势能．（设O点处电势为零）
