某电子元件S上标有“3.8V，0.3A”字样，为测定其伏安特性曲线，某同学使用了如下器材：
待测元件S
电源E（电动势为4V，内阻r=1Ω）
电流表A（量程0～0.6A，约1Ω）
电压表V（量程0～5V，约50kΩ
滑动变阻器R（O～10Ω）
开关和导线若干．
（1）如图1所示给出的四个电路原理图中，你认为合理的是______
（2）实验中测得S两端电压和通过它的电流数据如下表所示
（3）请在图2所示的坐标中作出该元件的伏安特性曲线由伏安特性曲线可以看出，元件S的电阻随温度的升高而______ （填“增大”、“减小”或“不变”）
（4）若将S与电源E（电动势4V，内阻r=1Ω）、电阻箱R1组成一闭合电路，电路如图3所示，则当电阻箱阻值为7Ω时，元件S消耗的功率为______ W．（计算结果保留2位有效数字）
0 68212 68220 68226 68230 68236 68238 68242 68248 68250 68256 68262 68266 68268 68272 68278 68280 68286 68290 68292 68296 68298 68302 68304 68306 68307 68308 68310 68311 68312 68314 68316 68320 68322 68326 68328 68332 68338 68340 68346 68350 68352 68356 68362 68368 68370 68376 68380 68382 68388 68392 68398 68406 176998
待测元件S
电源E（电动势为4V，内阻r=1Ω）
电流表A（量程0～0.6A，约1Ω）
电压表V（量程0～5V，约50kΩ
滑动变阻器R（O～10Ω）
开关和导线若干．
（1）如图1所示给出的四个电路原理图中，你认为合理的是______
（2）实验中测得S两端电压和通过它的电流数据如下表所示
| U/V | 0.20 | 0.89 | 1.70 | 2.42 | 3.10 | 3.80 | |
| I/A | 0.07 | 0.15 | 0.21 | 0.25 | 0.28 | 0.30 |
（4）若将S与电源E（电动势4V，内阻r=1Ω）、电阻箱R1组成一闭合电路，电路如图3所示，则当电阻箱阻值为7Ω时，元件S消耗的功率为______ W．（计算结果保留2位有效数字）
如图所示，在直角坐标系Oxy平面的第三、四象限内分别存在着垂直于Oxy平面的匀强磁场，第三象限的磁感应强度大小是第四象限的2倍，方向相反．质量、电荷量相同的负粒子a、b，某时刻以大小相同的速度分别从x轴上的P、Q两点沿y轴负方向垂直射入第四、三象限磁场区域．已知a粒子在离开第四象限磁场时，速度方向与y轴的夹角为60°，且在第四象限磁场中运行时间是b粒子在第三象限磁场中运行时间的4倍．不计重力和两粒子之间的相互作用力．
如图所示，一定质量的理想气体从状态A变化到状态B，再由B变化到C．已知状态A的温度为300K．

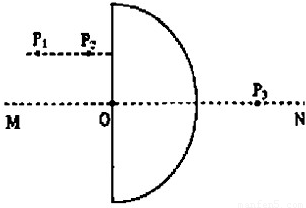

，求该玻璃砖的折射率．
