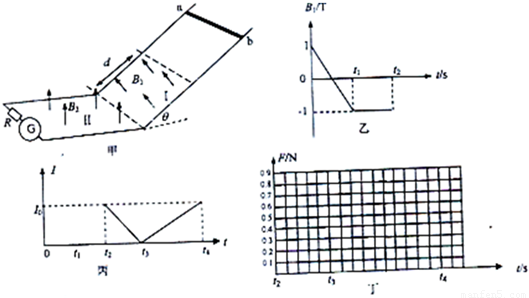

如图（甲）所示，两个水平和倾斜光滑直导轨都通过光滑圆弧对接而成，相互平行放置，两导轨相距L=lm，倾斜导轨与水平面成θ=30角，倾斜导轨的下面部分处在一垂直斜面的匀强磁场区I中，I区中磁场的磁感应强度B₁随时间变化的规律如图（乙）所示垂直斜面向上为正值，图中t₁、t₂未知．水平导轨足够长，其左端接有理想灵敏电流计G（内阻不计）和定值电阻R=3Ω，水平导轨处在一竖直向上的匀强磁场区Ⅱ中，Ⅱ区中的磁场恒定不变，磁感应强度大小为B₂=1T，在t=0时刻，从斜轨上磁场I区外某处垂直于导轨水平静止释放一金属棒ab，棒的质量m=0．l kg，棒的电阻r=2Ω，棒下滑时与导轨保持良好接触，设棒通过光滑圆弧前后速度大小不变，导轨的电阻不计．若棒在斜面上向下滑动的整个过程中，灵敏电流计指针稳定时显示的电流大小相等，t₂时刻进入水平轨道，立刻对棒施一平行于框架平面沿水平且与杆垂直的外力．（g取10m/s²）求：
（1）ab棒进入磁场区I时速度V的大小；（2）磁场区I在沿斜轨方向上的宽度d；
（3）棒从开始运动到刚好进入水平轨道这段时间内ab棒上产生的热量Q；
（4）若棒在t₂时刻进入水平导轨后，电流计G的电流I随时间t变化的关系如图（丙）所示（而未知），已知t₂到t₃的时间为0.5s，t₃到t₄的时间为1s，请在图（丁）中作出t₂到t₄时间内外力大小F随时间t变化的函数图象．（从上向下看逆时针方向为电流正方向）

平均速度定义式为

，当△t极短时

可以表示物体在t时刻的瞬时速度，该定义应用了下列哪种物理方法（）
A．等效替代法
B．微元法
C．控制变量法
D．极限思想法

如图所示的逻辑电路中，当A端、B端分别输入电信号为“1”、“0”时，C端和D端输出的电信号分别为（）

A．“0”和“0”
B．“1”和“0”
C．“0”和“1”
D．“1”和“1”

如图，电梯与水平地面成θ角，一人静止站在电梯水平梯板上，电梯以匀加速度a启动过程中，水平梯板对人的支持力和摩擦力分别为N 和f．若电梯启动加速度改为2a，则下面结论正确的是（）

A．水平梯板对人的支持力变为2N
B．水平梯板对人的摩擦力变为2f
C．水平梯板对人的摩擦力和支持力之比为

D．水平梯板对人的摩擦力和支持力之比为

如图所示，abc为质量均匀的直角等边曲杆，曲杆可绕c端的光滑铰链，在竖直平面内转动．若施加在a端的力F始终竖直向上，在曲杆顺时针缓慢转动90（从实线转到虚线）的过程中，力F的力矩M大小的变化情况是（）

A．一直M减小
B．M一直增大
C．M先减小后增大
D．M先增大后减小

如图所示，一定质量的空气被水银封闭在静置于竖直平面的U型玻璃管内，右管上端开口且足够长，右管内水银面比左管内水银面高h，下列那个措施可以让h变小的（）

A．环境温度升高
B．大气压强升高
C．沿管壁向右管内加水银
D．U型玻璃管自由下落

关于电场线，下列说法中正确的是（）
A．电场线就是初速度为零的正电荷在电场中的运动轨迹
B．电场线的分布情况可以等效替代电场的分布
C．电场线是为了研究电场而引入的物理模型
D．电荷间的相互作用是通过电场线而产生的

边长为L的正立方体区域内存在着匀强电场，电场强度为E，a、b为正方体的两个顶点，则a、b两点的电势差U_ab不可能的是（）
A．U_ab=-1.5EL
B．U_ab=0
C．U_ab=2EL
D．U_ab=EL

如图所示，导热性能良好的钢瓶内装有高压氧气，打开阀门氧气迅速从瓶口喷出，此时握钢瓶的手明显感觉变冷（）

A．变冷是因为瓶内氧气喷出时带走了钢瓶的热量
B．变冷是因为氧气喷出时外界对瓶内气体做功
C．氧气喷出时瓶内气体分子的平均动能增大
D．当钢瓶内外气压相等时立即关闭阀门，几分钟后，瓶内压强大于瓶外大气压

下列关于气体的说法中正确的是（）
A．气体温度升高时，分子的平均动能增大，撞击器壁的平均作用力增大，气体压强一定增大
B．气体体积变小时，单位体积的分子数增多，单位时间内撞击到器壁单位面积上的分子数增多，气体压强一定增大
C．气体吸收热量，同时对外界做功，气体分子平均动能一定增加
D．分子a从远外接近分子b的过程中，忽略其它分子对a的作用，a受b的作用力为零时，a的动能一定最大
