如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面之间的电势差相等，即U_ab=U_bc，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知（）

A．三个等势面中，a的电势最高
B．带电质点在P点具有的电势能比在Q点具有的电势能大
C．带电质点通过P点时的动能比通过Q点时大
D．带电质点通过P点时的加速度比通过Q点时大

如图所示，用静电计可以测量已充电的平行板电容器两极板之间的电势差U，现使B板带电，则下列判断正确的是（）
A．增大两极板之间的距离，指针张角变大
B．将A板稍微上移，静电计指针张角将变大
C．若将玻璃板插入两板之间，则静电计指针张角变大
D．若将A板拿走，则静电计指针张角变为零

如图，一小球放置在木板与竖直墙面之间．设墙面对球的压力大小为N₁，球对木板的压力大小为N₂．以木板与墙连接点所形成的水平直线为轴，将木板从图示位置开始缓慢地转到水平位置．不计摩擦，在此过程中（）

A．N₁始终减小，N₂始终增大
B．N₁始终减小，N₂始终减小
C．N₁先增大后减小，N₂始终减小
D．N₁先增大后减小，N₂先减小后增大

“天宫一号”被长征二号火箭发射后，准确进入预定轨道，如图所示，“天宫一号”在轨道1上运行4周后，在Q点开启发动机短时间加速，关闭发动机后，“天宫一号”沿椭圆轨道2运行到达P点，开启发动机再次加速，进入轨道3绕地球做圆周运动，“天宫一号”在图示轨道1、2、3上正常运行时，下列说法正确的是（）

A．“天宫一号”在轨道3上的速率大于在轨道1上的速率
B．“天宫一号”在轨道3上的角速度大于在轨道1上的角速度
C．“天宫一号”在轨道1上经过Q点的加速度大于它在轨道2上经过Q点的加速度
D．“天宫一号”在轨道2上经过P点的加速度等于它在轨道3上经过P点的加速度

如图所示电路，电源内阻不可忽略．开关S闭合后，在变阻器R的滑动端向下滑动的过程中（）
A．电压表与电流表的示数都减小
B．电压表与电流表的小数都增大
C．电压表的示数增大，电流表的示数减小
D．电压表的示数减小，电流表的示数增大

有一个额定电压为2.8V，功率约为0.8W的小灯泡，现要用伏安法描绘这个灯泡的I-U图线，有下列器材供选用：
A．电压表（0～3V，内阻6kΩ）
B．电压表（0～15V，内阻30kΩ）
C．电流表（0～3A，内阻0.1Ω）
D．电流表（0～0.6A，内阻0.5Ω）
E．滑动变阻器（10Ω，5A）
F．滑动变阻器（200Ω，0.5A）
G．蓄电池（电动势6V，内阻不计）

（1）用如图甲所示的电路进行测量，电压表应选用______，电流表应选用______．滑动变阻器应选用______．（用序号字母表示）
（2）通过实验测得此灯泡的伏安特性曲线如图乙所示．由图线可求得此灯泡在正常工作时的电阻为______Ω．
（3）根据电路图将图丙中所示器材连成实验电路．

用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、I．
请根据下列步骤完成电阻测量：
①旋动部件    ，使指针对准电流的“0”刻线．
②将K旋转到电阻挡“×100”的位置．
③将插入“+”、“-”插孔的表笔短接，旋动部件    ，使指针对准电阻的    （填“0刻线”或“∞刻线”）．
④将两表笔分别与待测电阻相接，发现指针偏转角度过小，为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按    的顺序进行操作，再完成读数测量．
A．将K旋转到电阻挡”x1K”的位置
B．将K旋转到电阻挡”x10”的位置
C．将两表笔的金属部分分别与被测电阻的两根引线相接
D．将两表笔短接，旋动合适部件，对电表进行校准．

如图所示，半径R=2m的四分之一粗糙圆弧轨道AB置于竖直平面内，轨道的B端切线水平，且距水平地面高度为h=1.25m，现将一质量m=0.2kg的小滑块从A点由静止释放，滑块沿圆弧轨道运动至B点以v=5m/s的速度水平飞出（g取10m/s²）．求：
（1）小滑块沿圆弧轨道运动过程中所受摩擦力做的功；
（2）小滑块经过B点时对圆轨道的压力大小；
（3）小滑块着地时的速度大小．

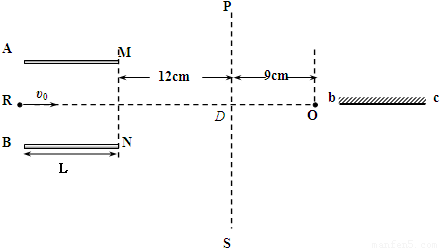

如图所示，两平行金属板A、B长8cm，两板间距离d=8cm，A板比B板电势高300V，一带正电的粒子电荷量q=10^-10C，质量m=10^-20kg，沿电场中心线RO垂直电场线飞入电场，初速度υ=2×10⁶m/s，粒子飞出平行板电场后经过界面MN、PS间的无电场区域后，进入固定在O点的点电荷Q形成的电场区域，（设界面PS右边点电荷的电场分布不受界面的影响），已知两界面MN、PS相距为12cm，D是中心线RO与界面PS的交点，O点在中心线上，距离界面PS为9cm，粒子穿过界面PS作匀速圆周运动，最后垂直打在放置于中心线上的荧光屏bc上．

（1）求粒子穿过界面MN时偏离中心线RO的距离多远？到达PS界面时离D点多远？
（2）在图上粗略画出粒子运动的轨迹．
（3）确定点电荷Q的电性并求其电荷量的大小．

（1）如图1为两分子系统的势能E_p与两分子间距离r的关系曲线．下列说法正确的是______
A．当r大于r₁时，分子间的作用力表现为引力
B．当r小于r₁时，分子间的作用力表现为斥力
C．当r等于r₂时，分子间的作用力为零
D．在r由r₁变到r₂的过程中，分子间的作用力做负功
E．在r由r₁变到r₂的过程中，分子间的作用力做正功
（2）如图2，绝热气缸A与导热气缸B均固定于地面，由刚性杆连接的绝热活塞与两气缸间均无摩擦．两气缸内装有处于平衡状态的理想气体，开始时体积均为V、温度均为T．缓慢加热A中气体，停止加热达到稳定后，A中气体压强为原来的1.2倍．设环境温度始终保持不变，求气缸A中气体的体积V_A和温度T_A．
