1922年英国物理学家阿斯顿因质谱仪的发明、同位素和质谱的研究荣获了诺贝尔化学奖．若一束粒子由左端射入质谱仪后的运动轨迹如图所示，则下列说法中正确的是（）
A．该束带电粒子带负电
B．速度选择器的P₁极板带正电
C．在B₂磁场中运动半径越大的粒子，质量越大
D．在B₂磁场中运动半径越大的粒子，荷质比

如图，两质量均为m的小球，通过长为L的不可伸长轻绳水平相连，从h高处自由下落，下落过程中绳处于水平伸直状态，若下落时绳中点碰到水平放置的光滑钉子O，绳与钉作用过程中无能量损失，重力加速度为g，则（）

A．小球从开始下落到刚到达最低点的过程中机械能守恒
B．从轻绳与钉子相碰到小球刚达到最低点过程，重力的功率先减小后增大
C．小球刚到最低点速度大小为

D．小球刚到达最低点时绳中张力为

（1）有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度．用它测量一小球的直径，如图所
示的读数是______mm．

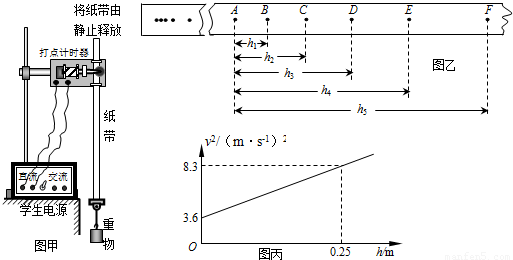

（2）某同学利用如图甲所示的实验装置测量重力加速度．请指出该同学在实验操作中存在的两处明显错误或不当：①______；②______．
（3）该同学经正确操作得到如图乙所示的纸带，取连续的六个打点A、B、C、D、E、F为计数点，测得点A到B、C、D、E、F的距离分别为h₁、h₂、h₃、h₄、h₅．若打点的频率为f，则打E点时重物速度的表达式为v_E=______；若分别计算出各计数点对应的速度数值，并在坐标系中画出速度的二次方（v²）与距离（h）的关系图线，如图丙所示，则重力加速度g=______m/s²．

有以下可供选用的器材及导线若干条，要求尽可能精确地测量出待测电流表的满偏电流．
A．待测电流表A：满偏电流约为700～800μA、内阻约100Ω，已知表盘刻度均匀、总格数为N．
B．电流表A：量程0.6A、内阻0.1Ω．
C．电压表V：量程3V、内阻3kΩ．
D．滑动变阻器R：最大阻值200Ω．
E．电源E：电动势约3V、内阻约1.5Ω．
F．开关S一个．
（1）根据你的测量需要，在B．（电流表A）和C．（电压表V）中应选择______．（只需填写序号即可）
（2）在虚线框内画出你设计的实验电路图．
（3）测量过程中，测出多组数据，其中一组数据中待测电流表A的指针偏转了n格，可算出满偏电流I_Amax=______，式中除N、n外，其他字母符号代表的物理量是______．

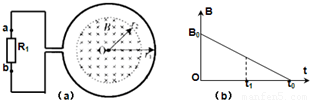

如图（a）所示，一个电阻值为R，匝数为n的圆形金属线圈与阻值为2R的电阻R₁连接成闭合回路，线圈的半径为r₁，在线圈中半径为r₂的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图线如图（b）所示，图线与横、纵轴的截距分别为t和B导线的电阻不计，求0至t₁时间内
（1）通过电阻R₁上的电流大小和方向；
（2）通过电阻R₁上的电量q及电阻R₁上产生的热量．

图示为仓库中常用的皮带传输装置示意图，它由两台皮带传送机组成，一台水平传送，A、B 两端相距3m，另一台倾斜，传送带与地面的倾角θ=37°，C、D 两端相距4.45m，B、C相距很近．水平部分AB 以5m/s的速率顺时针转动．将质量为10kg 的一袋大米放在A 端，到达B 端后，速度大小不变地传到倾斜的CD 部分，米袋与传送带间的动摩擦因数均为0.5．（g取10m/s²）试求：
（1）若CD 部分传送带不运转，求米袋沿传送带所能上升的最大距离．
（2）若要米袋能被送到D 端，求CD 部分顺时针运转的速度应满足的条件及米袋从C 端到D 端所用时间的取值范围．

运动员驾驶摩托车做腾跃特技表演是一种刺激性很强的运动项目．如图所示，AB是水平路面，BC是半径为20m的圆弧，CDE是一段曲面．运动员驾驶功率始终是P=1.8kW的摩托车在AB段加速，到B点时速度达到最大υ_m=20m/s，再经t=13s的时间通过坡面到达E点时，关闭发动机后水平飞出．已知人和车的总质量m=180kg，坡顶高度h=5m，落地点与E点的水平距离s=16m，重力加速度g=10m/s²．如果在AB段摩托车所受的阻力恒定，求
（1）AB段摩托车所受阻力的大小；
（2）摩托车过B点时受到地面支持力的大小；
（3）摩托车在冲上坡顶的过程中克服阻力做功．

如图Ox、Oy、Oz为相互垂直的坐标轴，Oy轴为竖直方向，整个空间存在竖直向下的匀强磁场，磁感应强度大小为B．现有一质量为m、电量为+q的小球从坐标原点O以速度v沿Ox轴正方向抛出（不计空气阻力，重力加速度为g）．求：
（1）若在整个空间加一匀强电场E₁，使小球在xOz平面内做匀速圆周运动，求场强E₁和小球运动的轨道半径；
（2）若在整个空间加一匀强电场E₂，使小球沿Ox轴做匀速直线运动，求E₂的大小；
（3）若在整个空间加一沿y轴正方向的匀强电场，电场强度为

，求该小球从坐标原点O抛出后，经过y轴时的坐标y和动能E_k．

如图甲所示，直角坐标系中直线AB与横轴x夹角∠BAO=30°，AO长为a．假设在点A处有一放射源可沿∠BAO所夹范围内的各个方向放射出质量为m、速度大小均为v、带电量为e的电子，电子重力忽略不计．在三角形ABO内有垂直纸面向里的匀强磁场，当电子从顶点A沿AB方向射入磁场时，电子恰好从O点射出．试求：
①从顶点A沿AB方向射入的电子在磁场中的运动时间t；
②磁场大小、方向保持不变，改变匀强磁场分布区域，使磁场存在于三角形ABO内的左侧，要使放射出的电子穿过磁场后都垂直穿过y轴后向右运动，试求匀强磁场区域分布的最小面积S．
③磁场大小、方向保持不变，现改变匀强磁场分布区域，使磁场存在于y轴与虚线之间，示意图见图乙所示，仍使放射出的电子最后都垂直穿过y轴后向右运动，试确定匀强磁场左侧边界虚线的曲线方程．

关于物理学的研究方法，以下说法错误的是（）
A．在用实验探究加速度、力和质量圣著之间关系时，应用了控制变量法
B．卡文迪许在利用扭秤实验测量万有引力常量时，应用了放大法
C．用质点代替有形的物体．应用的是理想模型法
D．伽利略在利用理想实验探究力和运动关系时，应用的是实验归纳法
