图为某型号电热毯的电路图，将电热丝接在μ=156sin120πt（V）的电源上，电热毯被加热到一定温度后，由于P的作用使输入的正弦交流电仅有半个周期能够通过，即电压变为图示波形，从而进入保温状态，则此时交流电压表的读数是（）
A．55V
B．78V
C．110V
D．156V

在一起的线圈 A 与 B 如图甲，当给线圈 A 通以图乙电流（规定由a进入 b 流出为电流正方向）时，则线圈B两端电压变化图为（）

如图在曲轴AB上悬挂一个弹簧振子，若不转动把手C，让其上下振动，周期为T₁；若使把手以周期
T₂（T₂＞T₁）匀速转动，当运动都稳定后，则弹簧振子的振动周期为______；要使弹簧振子的振幅增大，可让把手转速______（填：增大，减小，不变）．

有两列简谐横波a、b在同一媒质中沿x轴正方向传播，波速均为v=2.5m/s．在t=0时，两列波的波峰正好在x=2.5m处重合（如图）．那么两
列波的周期T_a和T_b之比为______；t=0时两列波的波峰重合处的所有位置X=______m．

柠檬电池内阻可能较大，如图电路可以测定该柠檬电池内电阻．探究小组成员多次改变电阻箱电阻值，记录下电阻箱阻值及相应电流计示数，并算出电流倒数，将数据填在如下表格中

外电阻（Ω）	电流I（mA）	电流倒数1/I（mA^-1）
9000	0.0502	19.92
8000	0.0528	18.93
6000	0.0594	16.84
5000	0.0633	15.80
4000	0.0680	14.71

（ⅰ）利用图象法处理数据可以减小实验误差．在讨论作图方案时，甲同学认为应作R-I图，而乙同学认为应该作R-1/I图，你认为哪个同学的想法更科学？______（填：甲，乙）
（ⅱ）按照你选择的方案，在坐标纸上作出图象．求出该柠檬电池内阻为______Ω．

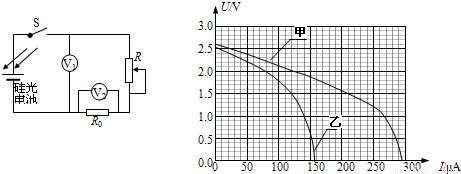

硅光电池是一种可将光能转换为电能的器件．某同学用如图所示电路研究硅光电池的伏安特性曲线．图中R为已知定值电阻，两个电压表均视为理想电压表．

（ⅰ）实验一：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量和计算得到该电池的U-I曲线如图甲．由此可知电池的内阻随电流的增大而______（填：增大，减小，不变），短路电流为______μA，电动势为______V．
（ⅱ）实验二：减小光的强度，重复实验，得到的U-I曲线如图乙．当滑动变阻器的电阻为某一值时，实验一中的V₁表的示数为1.5V，保持该阻值不变，在实验二中外电路消耗的电功率为______mW （结果保留两位有效数字）

如图X=2m处是两种介质的分界线，左侧是甲介质，右侧为乙介质．某波源0开始不断地上下简谐振动形成向X轴正向传播的横波，经过0.5s，其波前沿正好到达M位置．已知该波在乙介质中传播速度是在甲介质中的2倍．问：（1）波源0起振方向如何？（2）该波在乙介质中的波长λ_乙=？（3）在图中画出再经过1s时的波形图？

如图交流发电机电动势的瞬时表达式E=18

sin100π（V），内阻不计．理想变压器的输出端并联24只彩色小灯泡，每只灯炮均标有“6V，0.25W”，灯泡都正常发光，导线电阻不计．问：
（ⅰ）降压变压器初级、次级线圈的匝数比？
（ⅱ）发电机的输出功率？
（ⅲ）若第20只彩色小灯泡不久就损坏不亮了，则其它23只彩色小灯泡还能正常工作吗？为什么？

光滑斜面倾角θ=30°，在斜面上放置一矩形线框abcd，ab边长L₁=1m，bc边长L₂=0.6m，线框质量m=1kg电阻R=0.1Ω．线框用细线通过定滑轮与重物相连，重物质量M=2kg．斜面上ef线与gh线（ef∥gh∥pq）间有垂直斜面向上的匀强磁场，磁感应强度B₁=0.5T．gh线与pq线间有垂直斜面向下的匀强磁场，磁感应强度B₂=0.5T．如果线框从静止开始运动，当ab边进入磁场时恰好做匀速直线运动，ab边由静止开始运动到gh线所用时间2.3s．
问：（ⅰ）ef线和gh线间距？
（ⅱ）ab边由静止开始运动到gh线这段时间内产生的焦耳热？
（ⅲ）ab边刚进入gh线瞬间线框的加速度？

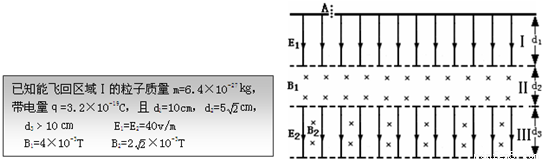

如图为某种新型设备内部电、磁场分布情况图．自上而下分为Ⅰ、Ⅱ、Ⅲ三个区域．区域Ⅰ宽度为d₁，分布沿纸面向下的匀强电场E₁；区域Ⅱ宽度为d₂，分布垂直纸面向里的匀强磁场B₁；宽度可调的区域Ⅲ中分布沿纸面向下的匀强电场E₂和垂直纸面向里的匀强磁场B₂．现在有一群质量和带电量均不同的带电粒子从区域Ⅰ上边缘的注入孔A点被注入，从静止开始运动，然后相继进入Ⅱ、Ⅲ两个区域，满足一定条件的粒子将回到区域Ⅰ，其他粒子则从区域Ⅲ飞出．三区域都足够长，粒子的重力不计．求：能飞回区域Ⅰ的粒子第一次回到区域Ⅰ上边缘时离A的距离？
