如图所示是高频焊接原理示意图．线圈中通以高频变化的电流时，待焊接的金属工件中就产生感应电流，感应电流通过焊缝产生大量热量，将金属融化，把工件焊接在一起，而工件其他部分发热很少，以下说法正确的是（）

A．电流变化的频率越高，焊缝处的温度升高的越快
B．电流变化的频率越低，焊缝处的温度升高的越快
C．工件上只有焊缝处温度升的很高是因为焊缝处的电阻小
D．工件上只有焊缝处温度升的很高是因为焊缝处的电阻大

如图所示，电路甲、乙中，电阻R和自感线圈L的电阻值都很小，接通S，使电路达到稳定，灯泡D发光，则（）

A．在电路甲中，断开S，D将逐渐变暗
B．在电路甲中，断开S，D将先变得更亮，然后渐渐变暗
C．在电路乙中，断开S，D将渐渐变暗
D．在电路乙中，断开S，D将变得更亮，然后渐渐变暗

如图所示，相距为d的两水平线L₁和L₂分别是水平向里的匀强磁场的边界，磁场的磁感应强度为B，正方形线框abcd边长为L（L＜d）、质量为m．将线框在磁场上方高h处由静止开始释放，当ab边进入磁场时速度为v，cd边刚穿出磁场时速度也为v，从ab边刚进入磁场到cd边刚穿出磁场的整个过程中（）

A．线框一直都有感应电流
B．线框有一阶段的加速度为g
C．线框产生的热量为mg（d+h+L）
D．线框有一阶段经历减速运动

热敏电阻或金属热电阻能够把这个热学量转换为电阻这个电学量．

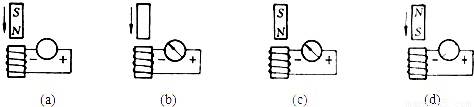

一灵敏电流计（电流表），当电流从它的正接线柱流人时，指针向正接线柱一侧偏转．现把它与一个线圈串联，试就如图中各图指出：
（1）图（a）中灵敏电流计指针的偏转方向为    ．（填“偏向正极”或“偏向负极”）
（2）图（b）中磁铁下方的极性是    ．（填“N极”或“S极”）
（3）图（c）中磁铁的运动方向是    ．（填“向上”或“向下”）
（4）图（d）中线圈从上向下看的电流方向是    ．（填“顺时针”或“逆时针”）．

如图所示为光敏电阻自动计数器的示意图，其中R₁为光敏电阻，R₂为定值电阻．那么当有光照射 R₁时，信号处理系统获得（填高电压或者低电压），信号处理系统每获得一次（填高电压或者低电压）就记数一次．

在电子技术中，从某一装置输出的电流常常既有交流成分，又有直流成分，如果要把交流成分输送到下一级，应该用如图所示的电路中的电路（填“a”或“b”）．其中电容器的作用是．

如图所示，面积为0.2m²的100匝线圈处在匀强磁场中，磁场方向垂直于线圈平面．已知磁感应强度随时间变化的规律如图，定值电阻R₁=6Ω，线圈电阻R₂=4Ω，求：
（1）流过R₁的电流方向
（2）回路中的感应电动势大小．

一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动，线圈匝数n=100匝，穿过每匝线圈的磁通量Φ随时间按正弦规律变化，如图所示，发电机内阻r=5.0Ω，外电路电阻R=95.0Ω．求串联在外电路中的交流电流表（内阻不计）的读数．

两根光滑的长直金属导轨M N、M′N′平行置于同一水平面内，导轨间距为l，电阻不计，M、M′处接有如图所示的电路，电路中各电阻的阻值均为R，电容器的电容为C．长度也为l、阻值同为R的金属棒a b垂直于导轨放置，导轨处于磁感应强度为B、方向竖直向下的匀强磁场中．a b在外力作用下向右匀速运动且与导轨保持良好接触，在ab运动距离为s的过程中，整个回路中产生的焦耳热为Q．求
（1）a b运动速度v的大小；
（2）电容器所带的电荷量q．
