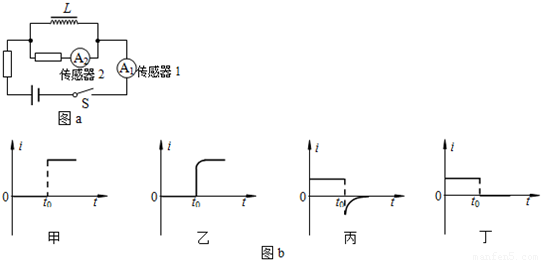

图a是用电流传感器（相当于电流表，其电阻可以忽略不计）研究自感现象的实验电路，图中两个电阻的阻值均为R，L是一个自感系数足够大的自感线圈，其直流电阻值也为R．图b是某同学画出的在t时刻开关S切换前后，通过传感器的电流随时间变化的图象．关于这些图象，下列说法中正确的是（）

A．图b中甲是开关S由断开变为闭合，通过传感器1的电流随时间变化的情况
B．图b中乙是开关S由断开变为闭合，通过传感器1的电流随时间变化的情况
C．图b中丙是开关S由闭合变为断开，通过传感器2的电流随时间变化的情况
D．图b中丁是开关S由闭合变为断开，通过传感器2的电流随时间变化的情况

竖直平面内有一形状为抛物线的光滑曲面轨道，如图所示，抛物线方程是y=x²，轨道下半部分处在一个水平向外的匀强磁场中，磁场的上边界是y=a的直线（图中虚线所示），一个小金属环从抛物线上y=b（b＞a）处以速度v沿抛物线下滑，假设抛物线足够长，金属环沿抛物线下滑后产生的焦耳热总量是（）

mv²
C．mg（b-a）
D．mg（b-a）+

mv²

在“验证机械能守恒定律”实验中，打出的纸带如下图所示．设重锤质量为m，交变电源周期为T，则打第4点时重锤的动能可以表示为______．

为了求起点0到第4点重锤的重力势能变化，需要知道重力加速度g的值，这个g值应该是______（填选项的序号即可）
A．取当地的实际g值 B．根据打出的纸带，用△S=gT²求出
C．近似取10m/s²即可 D．以上说法均不对．

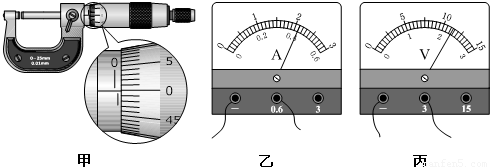

某实验小组在“测定金属电阻率”的实验过程中，正确操作获得金属丝的直径以及电流表、电压表的读数如图所示，则它们的读数值依次是______、______、______．

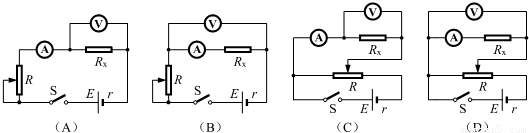

①已知实验中所用的滑动变阻器阻值范围为0～10Ω，电流表内阻约几欧，电压表内阻约20kΩ．电源为干电池（不宜在长时间、大功率状况下使用），电动势E=4.5V，内阻很小．则以下电路图中______（填电路图2中的字母代号）电路为本次实验应当采用的最佳电路．但用此最佳电路测量的结果仍然会比真实值偏______．

②若已知实验所用的电流表内阻的准确值R_A=2.0Ω，则准确测量金属丝电阻R_x的最佳电路应是上图中的______电路（填电路图下的字母代号）．此时测得电流为I、电压为U，则金属丝电阻R_x=______（用题中字母代号表示）．

如图所示，在距地面高为H=45m处，有一小球A以初速度v=10m/s水平抛出，与此同时，在A的正下方有一物块B也以相同的初速度v同方向滑出．B与地面间的动摩擦因数为μ=0.5，A、B均可看作质点，空气阻力不计，重力加速度g取10m/s²，求A球落地时，A、B之间的距离．

如图所示，在纸面内有一边长为L的等边三角形DES （虚线），三角形内只有方向垂直纸面向外的匀强磁场，三角形外部的足够大空间只有方向垂直纸面向里的匀强磁场，磁感应强度大小均为B虚线三角形DES为内外磁场的理想边界．一电量为+q、质量为m的带正电粒子从DE边中点P以速度V垂直DE边射入三角形外部磁场，不计粒子的重力和一切阻力，试求：
（1）要使粒子能垂直DE返回到P点，从P点射出时的速度v为多大？
（2）满足（1）问的粒子第一次从P点射入外部磁场到再次返回到P点仍射入外部磁场的最短时间为多少？

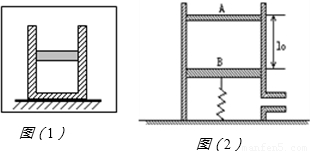

（1）如图（1）所示，一密闭气缸固定在地面上，内装有某种实际气体，气缸壁导热性能良好，活塞与气缸间摩擦不计．现已知气体分子间的作用力表示为斥力，则______
A．如果保持外界温度不变，在活塞上加放物体，气体的内能将增加
B．如果保持外界温度不变，把活塞缓慢向上提，气体内能可能先减小后增加
C．保持活塞位置不变，使外界温度下降，气体的内能一定减小
D．如果外界温度上升，使得活塞缓慢上移，则气体的内能一定增加
（2）如图（2）所示，一个上下都与大气相通的直圆筒，中间用两个活塞A与B封住一定质量的理想气体，A，B都可沿圆筒无摩擦地上、下滑动，但不漏气．A的质量可不计，B的质量为M，并与一劲度系数k=5×10³N/m的较长的弹簧相连，已知大气压强p=1×10⁵Pa，平衡时，两活塞问的距离l=0.6m，现用力压A，使之缓慢向下移动一定距离后，保持平衡，此时，用于压A的力F=5×10²N，求活塞A向下移动的距离．（假定气体温度保持不变）

物理--选修3-4

（1）如图一所示是一列简谐横波在t=0时刻的图象，经过0.4s时间恰好再次出现图示的波形．以下可确定的是______
A．波的传播速度大小；
B．t=0时刻质点P的振动方向
C．在0到0.3s时间内，质点P通过的路程
D．在1.0s时刻的波形图
（2）如图二所示，半圆玻璃砖的半径R=1Ocm，折射率为

，直径AB与屏幕MN垂直并接触于A点．激光a以入射角i=30°射向半圆玻璃砖的圆心O，结果在水平屏幕MN上出现两个光斑．求两个光斑之间的距离L．

物理--选修3-5
（1）下列说法中正确的是______
A．卢瑟福首先提出原子的核式结构学说
B．卢瑟福在α粒子散射实验中发现了质子
C．玻尔的原子理论认为原子的能量是连续的
D．玻尔的原子理论成功地解释了氢原子的光谱
（2）如图，一轻质弹簧一端固定、另一端与质量为M的小滑块连接，开始时滑块静止在水平导轨的O点，弹簧处于原长状态．导轨的OA段是粗糙的，其余部分都是光滑的．有一质量为m的子弹以大小为v的速度水平向右射入滑块，并很快停留在滑块中．之后，滑块先向右滑行并越过A点，然后再向左滑行，最后恰好停在出发点O处．
①求滑块滑行过程中弹簧弹性势能的最大值．
②滑块停在O点后，另一质量也为m的子弹以另一速度水平向右射入滑块并很快停留在滑块中，此后滑块滑行过程先后有两次经过O点．求第二颗子弹入射前的速度u的大小在什么范围内？

关于闭合电路，下列说法中正确的是（）
A．闭合电路中，外电阻越大，电源的路端电压就越大
B．闭合电路中，电源的路端电压越大，电源的输出功率就越大
C．闭合电路中，电流越大，电源的路端电压就越大
D．闭合电路中，电流总是从电势高的地方流向电势低的地方
