磕头虫是一种不用足跳但又善于跳高的小甲虫．当它腹朝天、背朝地躺在地面时，将头用力向后仰，拱起体背，在身下形成一个三角形空区，然后猛然收缩体内背纵肌，使重心迅速向下加速，背部猛烈撞击地面，地面反作用力便将其弹向空中（设磕头虫撞击地面和弹起的速率相等）．弹射录像显示，磕头虫拱背后重心向下加速（视为匀加速）的距离约为 0.8mm，弹射最大高度约为 24cm．人原地起跳方式是，先屈腿下蹲，然后突然蹬地向上加速．如果加速过程（视为匀加速）人的重心上升高度约为 0.5m，假设人与磕头虫向下的加速度大小相等，那么人离地后重心上升的最大高度可达（不计空气阻力的影响）（ ）
如图所示，一个内壁光滑的绝缘细直管竖直放置．在管子的底部固定一电荷量为Q（Q＞0）的点电荷．在距离底部点电荷为h2的管口A处，有一电荷量为q（q＞0）、质量为m的点电荷由静止释放，在距离底部点电荷为h1的B处速度恰好为零．现让一个电荷量为q、质量为3m的点电荷仍在A处由静止释放，已知静电力常量为k，重力加速度为g，则该点电荷（ ）

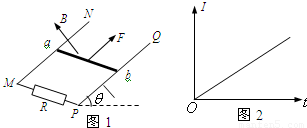

如图1所示，光滑平行金属导轨MN、PQ所在平面与水平面成θ角，M、P两端接有阻值为R的定值电阻．阻值为r的金属棒ab垂直导轨放置，其它部分电阻不计．整个装置处在磁感应强度为B的匀强磁场中，磁场方向垂直导轨平面向上．从t=0时刻开始棒受到一个平行于导轨向上的外力F，由静止开始沿导轨向上运动，运动中棒始终与导轨垂直，且接触良好，通过R的感应电流随时间t变化的图象如图2所示．下面分别给出了穿过回路abPM的磁通量φ、磁通量的变化率
、棒两端的电势差Uab和通过棒的电荷量q随时间变化的图象，其中正确的是（ ）
（1）如图1所示，某同学为了测量截面为正三角形的三棱镜玻璃折射率，先在白纸上放好三棱镜，在棱镜的左侧插上两枚大头针
P1和P2，然后在棱镜的右侧观察到 P1和P2的像．当P1的像恰好被P2的像挡住时，插上大头针P3和P4，使P3挡住P1、P2的像，P4挡住P3和P1、P2的像．在纸上标出的大头针位置和三棱镜轮廓（实线）如图1所示．
①在答题卡的图1上画出对应的光路；
②为测出三棱镜玻璃的折射率，若以AB作为分界面，需要测量的量是______和______，并在图1上用符号标出，则该三棱镜玻璃折射率的计算公式是n=______；
③若在测量过程中，放置三棱镜的位置发生了微小的平移（移至图中的虚线位置，底边仍重合），仍以AB作为分界面，三棱镜玻璃折射率的测量值______其真实值（填“大于”、“小于”、“等于”）．
（2）某研究性学习小组利用图2所示的电路测量某蓄电池的电动势E和内电阻r．由于蓄电池的内阻很小，因此在电路中接入一个定值电阻R=2.0Ω．闭合开关S，调整电阻箱R的阻值，读出电压表相应的示数U，得到数据如下表：
①为了准确地得出实验结论，该小组的同学准备用图象来处理实验数据．图象的纵坐标表示电压表读数U，则图象的横坐标表示的物理量应该是______；
②计算出与该组数据对应的物理量并填在答题卡的表格中；；
③请在图3所给的坐标纸中作图（要求在答题卡上答图2中作出图象），利用图象得到E=______V，r=______Ω．
0 66370 66378 66384 66388 66394 66396 66400 66406 66408 66414 66420 66424 66426 66430 66436 66438 66444 66448 66450 66454 66456 66460 66462 66464 66465 66466 66468 66469 66470 66472 66474 66478 66480 66484 66486 66490 66496 66498 66504 66508 66510 66514 66520 66526 66528 66534 66538 66540 66546 66550 66556 66564 176998
P1和P2，然后在棱镜的右侧观察到 P1和P2的像．当P1的像恰好被P2的像挡住时，插上大头针P3和P4，使P3挡住P1、P2的像，P4挡住P3和P1、P2的像．在纸上标出的大头针位置和三棱镜轮廓（实线）如图1所示．
①在答题卡的图1上画出对应的光路；
②为测出三棱镜玻璃的折射率，若以AB作为分界面，需要测量的量是______和______，并在图1上用符号标出，则该三棱镜玻璃折射率的计算公式是n=______；
③若在测量过程中，放置三棱镜的位置发生了微小的平移（移至图中的虚线位置，底边仍重合），仍以AB作为分界面，三棱镜玻璃折射率的测量值______其真实值（填“大于”、“小于”、“等于”）．
（2）某研究性学习小组利用图2所示的电路测量某蓄电池的电动势E和内电阻r．由于蓄电池的内阻很小，因此在电路中接入一个定值电阻R=2.0Ω．闭合开关S，调整电阻箱R的阻值，读出电压表相应的示数U，得到数据如下表：
| 实验次数 | 1 | 2 | 3 | 4 | 5 | 6 |
| R/Ω | 40.00 | 20.00 | 12.00 | 8.00 | 6.00 | 5.00 |
| U/V | 1.89 | 1.78 | 1.66 | 1.57 | 1.43 | 1.35 |
②计算出与该组数据对应的物理量并填在答题卡的表格中；；
③请在图3所给的坐标纸中作图（要求在答题卡上答图2中作出图象），利用图象得到E=______V，r=______Ω．
