绕有线圈的铁芯直立在水平桌面上，铁芯上套着一个铝环，线圈与电源、电键相连，如图所示．线圈上端与电源正极相连，闭合电键的瞬间，铝环向上跳起．则下列说法中正确的是（）

A．若保持电键闭合，则铝环不断升高
B．若保持电键闭合，则铝环停留在某一高度
C．若保持电键闭合，则铝环跳起到某一高度后将回落
D．如果电源的正、负极对调，观察到的现象不变

圆形区域内有垂直于纸面的匀强磁场，三个质量和电荷量都相同的带电粒子a、b、c，以不同的速率沿着AO方向对准圆心O射入磁场，其运动轨迹如图所示．若带电粒子只受磁场力的作用，则下列说法正确的是（）

A．a粒子速率最大
B．c粒子速率最大
C．a粒子在磁场中运动的时间最长
D．它们做圆周运动的周期T_a＜T_b＜T_c

通过水平绝缘传送带输送完全相同的铜线圈，线圈均与传送带以相同的速度匀速运动．为了检测出个别未闭合的不合格线圈，让传送带通过一固定匀强磁场区域，磁场方向垂直于传送带，线圈进入磁场前等距离排列，穿过磁场后根据线圈间的距离，就能够检测出不合格线圈，通过观察图形，判断下列说法正确的是（）
A．若线圈闭合，进入磁场时，线圈相对传送带向后滑动
B．若线圈不闭合，进入磁场时，线圈相对传送带向后滑动
C．从图中可以看出，第2个线圈是不合格线圈
D．从图中可以看出，第3个线圈是不合格线圈

如图所示，匀强电场水平向右，虚线右边空间存在着方向水平、垂直纸面向里的匀强磁场，虚线左边有一固定的光滑水平杆，杆右端恰好与虚线重合．有一电荷量为q、质量为m的小球套在杆上并从杆左端由静止释放，带电小球离开杆的右端进入正交电、磁场后，开始一小段时间内，小球（）

A．可能做匀速直线运动
B．一定做变加速曲线运动
C．重力势能可能减小
D．重力势能可能增加

如图所示，固定在水平绝缘平面上足够长的金属导轨不计电阻，但表面粗糙，导轨左端连接一个电阻R，质量为m的金属棒ab（电阻也不计）放在导轨上，并与导轨垂直，整个装置放在匀强磁场中，磁场方向与导轨平面垂直，用水平恒力F把ab棒从静止起向右拉动的过程中（）

A．恒力F做的功等于电路产生的电能
B．恒力F和摩擦力的合力做的功等于电路中产生的电能
C．克服安培力做的功等于电路中产生的电能
D．恒力F和摩擦力的合力做的功等于电路中产生的电能和棒获得的动能之和

将长度为2m的导线弯折成等长的两段AB和BC，∠ABC=120°，如图所示，现将它放置在磁感应强度B=1T的匀强磁场中，并使之以v=10m/s的速率在纸面内平动，那么A、C两端可能出现的电势差的绝对值|U_AC|的最大值为______

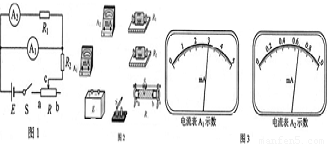

一电流表的量程标定不准确，某同学利用图1所示电路测量该电流表的实际量程I_m．
所用器材有：量程不准的电流表A₁，内阻r₁=10.0Ω，量程标称为5.0mA；标准电流表A₂，内阻r₂=45.0Ω，量程1.0mA；标准电阻R₁，阻值10.0Ω；滑动变阻器R，总电阻为300.0Ω；电源E，电动势3.0V，内阻不计；保护电阻R₂；开关S；导线．
回答下列问题：
（1）在图2所示的实物图上画出连线．
（2）开关S闭合前，滑动变阻器的滑动端c应滑动至______端．
（3）开关S闭合后，调节滑动变阻器的滑动端，使电流表A₁满偏；若此时电流表A₂的读数为I₂，则A₁的量程I_m=______．
（4）若测量时，A₁未调到满偏，两电流表的示数如图3所示，从图中读出A₁的示数I₁=______，A₂的示数I₂=______；由读出的数据计算得I_m=______．（保留3位有效数字）
（5）写出一条提高测量准确度的建议：______．

在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图所示，用米尺测量金属丝的长度l=0.810m．金属丝的电阻大约为4Ω．先用伏安法测出金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率．
（1）从图中读出金属丝的直径为    ．
（2）在用伏安法测定金属丝的电阻时，除被测的电阻丝外，还有如下供选择的实验器材：
直流电源：电动势约4.5V，内阻很小；
电流表A₁：量程0～0.6A，内阻0.125Ω；
电流表A₂：量程0～3.0A，内阻0.025Ω；
电压表V：量程0～3V，内阻3kΩ；
滑动变阻器R₁：最大阻值10Ω；
滑动变阻器R₂：最大阻值50Ω；
开关、导线等．
在可供选择的器材中，应该选用的电流表是    ，应该选用的滑动变阻器是    ．
（3）根据所选的器材，画出实验电路图．
（4）若根据伏安法测出电阻丝的电阻为R_X=4.1Ω，则这种金属材料的电阻率为    Ω?m．（保留二位有效数字）

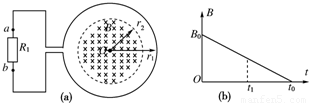

如图（a）所示，一个电阻值为R，匝数为n的圆形金属线圈与阻值为2R的电阻R₁连接成闭合回路，线圈的半径为r₁，在线圈中半径为r₂的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图线如图（b）所示．图线与横、纵轴的截距分别为t和B，导线的电阻不计．在0至t₁时间内，求：
（1）通过电阻R₁上的电流大小和方向；
（2）通过电阻R₁上的电荷量q
（3）电阻R₁上产生的热量？

如图所示，在一个圆形区域内，两个方向相反且都垂直于纸面的匀强磁场分布在以直径A₂A₄为边界的两个半圆形区域Ⅰ、Ⅱ中，直径A₂A₄与A₁A₃的夹角为60°．一质量为m、带电荷量为+q的粒子以某一速度从Ⅰ区的边缘点A₁处沿与A₁A₃成30°角的方向射入磁场，随后该粒子以垂直于A₂A₄的方向经过圆心O进入Ⅱ区，最后从A₄处射出磁场．已知该粒子从射入到射出磁场所用的时间为t．（忽略粒子重力）．
（1）求粒子在Ⅰ区和Ⅱ区中的速度偏角φ₁和φ₂
（2）求Ⅰ区和Ⅱ区中磁感应强度的大小B₁和B₂．
