在图示电路的三根导线中，有一根是断的，电源、电阻器R₁、R₂及另外两根导线都是好的，为了查出断导线，某学生想先将万用表的红表笔连接在电源的正极a，再将黑表笔分别连电阻器R₁的b端和R₂的c端，并观察万用表指针的示数，在下列选档中，符合操作规程的是（）
A．直流10V挡
B．直流0.5A挡
C．直流2.5V挡
D．欧姆挡

如图所示，Q₁、Q₂带等量正电荷，固定在绝缘水平面上，在其连线上有一光滑绝缘杆，杆上套一带正电的小球，杆所在的区域存在一个匀强磁场，方向如图所示，小球重力不计．现将小球从图示位置由静止开始释放，在小球运动过程中，下列说法中正确的是（）

A．小球所受的洛伦兹力大小变化，但方向不变
B．小球的加速度将不断变化
C．小球所受洛伦兹力将不断变化
D．小球速度一直增大

如图R₁和R₂是材料相同、厚度相同、表面为正方形的导体，正方形的边长之比为2：1．通过这两导体的电流方向如图所示，则这两个导体电阻的比为R₁：R₂= ．

如图所示，连接平行金属板P₁和P₂（板垂直纸面）的导线的一部分CD和另一连接电池的回路的一部分导体GH平行，CD和GH均在纸平面内，金属板置于磁场中，磁场方向垂直纸面向里．当一束等离子体（含有等量的正负离子）射入两金属板之间时，CD段导线将受到力的作用．若等离子体从平行金属板右方射入，则CD受力的方向（填“背离”或“指向”） GH．

如图为“电流天平”，可用于测定磁感应强度．在天平的右端挂有一矩形线圈，设其匝数n=5匝，底边cd长L=20cm，放在垂直于纸面向里的待测匀强磁场中，且线圈平面与磁场垂直．当线圈中通入如图方向的电流I=100mA时，调节砝码使天平平衡．若保持电流大小不变，使电流方向反向，则要在天平右盘加质量m=8.2g的砝码，才能使天平再次平衡．则cd边所受的安培力大小为 N，磁感应强度B的大小为 T（g=10m/s²）．

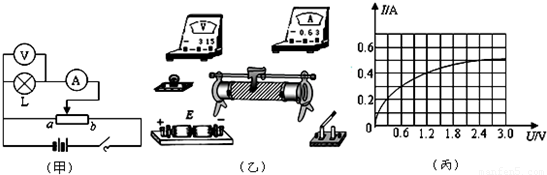

用如图（甲）所示的电路图研究小灯泡L（2.4V，1.0W）的伏安特性，并测出该灯泡在额定电压下正常工作时的电阻值．
（1）在闭合开关S前，滑动变阻器触头应放在端．（选填“a”或“b”）
（2）请按电路图连接好图（乙）中的实物图．
（3）根据所得到的图象如图（丙）所示，求出它在额定电压（2.4V）下工作时的电阻值R= Ω，这个测量值比真实值偏（选填“大”或“小”）．

如图所示，定值电阻R_l=6Ω，R₂=12Ω，当开关S断开时，电流表的读数为I₁=0.6A；当开关S闭合时，电流表的读数为I₂=0.84A，求电源的电动势E和内电阻r．

如图所示，金属板A、B与电源相连，电源电压U=2V，AB板间距d=5cm，B板接地．在两板间有a、b、c三点，其连线组成一直角三角形，ab连线与A板垂直，ab长L₁=3cm，a点离A板L₂=1cm．
问（1）ac间电势差为多少？
（2）一个电子在a点具有的电势能为多少？
（3）使一个电子从a点沿斜边移到c点时，电场力做功多少？

如图所示，一个质量为m=2.0×10^-11kg，电荷量q=+1.0×10^-5C的带电微粒（重力忽略不计），从静止开始经U₁=100V电场加速后，水平进入两平行金属板间的偏转电场，偏转电场的电压U₂=50V．金属板长L=20cm，两板间距d=

cm．求：
（1）微粒进入偏转电场时的速度v大小；
（2）微粒射出偏转电场时的偏转角θ；
（3）若该匀强磁场的宽度D=10cm，为使微粒不会从磁场右边射出，则该匀强磁场的磁感应强度B至少多大？

下列说法中正确的是（）
A．根据磁感应强度B的定义式

可知，磁感应强度B与F成正比，与IL成反比
B．一小段通电导线在某处不受磁场力作用，该处的磁感应强度一定为零
C．穿过一个单匝线圈的磁通量始终保持每秒钟均匀地减少了2Wb，则线圈中感应电动势每秒减少2V
D．感应电流的磁场总是阻碍原磁通量的变化
