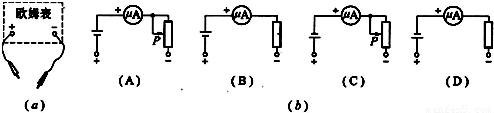

如图（a）所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是（b）图中的图______（选填字母）．

某同学测量一只未知阻值的电阻．
（1）他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图（甲）所示．请你读出其阻值大小为______．为了使多用电表测量的结果更准确，该同学接着应该进行哪些操作？
答：
a．将选择开关打到“______”挡；
b．将两表笔短接，进行______；
c．再将被电阻接到两表笔之间测量其阻值并读出读数；
d．测量完毕将选择开关打到______．
（2）若该同学再用“伏安法”测量该电阻，所用器材如图（乙）所示，其中电压表内阻约为5kΩ，电流表内阻约为5Ω，变阻器阻值为50Ω．图中部分连线已经连接好，为了尽可能准确地测量电阻，请你完成其余的连线．

（3）该同学按照“伏安法”测量电阻的要求连接好图乙电路后，测得的电阻值将______（填“大于”、“小于”或“等于”）被测电阻的实际阻值．

木块和铁块的质量分别为m和M，用线连接起来放在水中，木块的密度小于水的密度．放手后一起以加速度a加速下降，经时间t₁后线断了，再经时间t₂，木块速度为零，当木块速度为零时，铁块速度为多少？

有一宇宙飞船以v=10km/s在太空中飞行，突然进入一密度为ρ=10^-7kg/m³的微陨石尘区，假设微陨石与飞船碰撞后即附着在飞船上．欲使飞船保持原速度不变，试求飞船的助推器的助推力应增大为多少．（已知飞船的正横截面积S=2m²）．

质量m=0.1g的小物块，带有5×10^-4C的电荷，放在倾角为30°的绝缘光滑斜面上，整个斜面置于B=0.5T的匀强磁场中，磁场方向如图所示．物块由静止开始下滑，滑到某一位置时，开始离开斜面（设斜面足够长，g取10m/s²）．
求：
（1）物体带何种电荷？
（2）物体离开斜面时的速度为多少？
（3）物体在斜面上滑行的最大距离．

如图所示，在竖直向上磁感强度为B的匀强磁场中，放置着一个宽度为L的金属框架，框架的右端接有电阻R．一根质量为m，电阻忽略不计的金属棒受到外力冲击后，以速度v沿框架向左运动．已知棒与框架间的摩擦系数为μ，在整个运动过程中，通过电阻R的电量为q，求：（设框架足够长）
（1）棒运动的最大距离；
（2）电阻R上产生的热量．

如图所示，带箭头的直线是某一电场中的一条电场线，在这条线上有A、B两点，用E_A、E_B表示A、B两处的场强，则（）

A．A、B两处的场强方向不相同
B．因为A、B在一条电场线上，且电场线是直线，所以E_A=E_B
C．电场线从A指向B，所以E_A＞E_B
D．不知A、B附近电场线的分布情况，E_A、E_B的大小不能确定

一个电荷只在电场力作用下从电场中的A点移到B点，电场力做了5×10^-6J的功，那么（）
A．电荷在B处时将具有5×10^-6J的电势能
B．电荷在B处将具有5×10^-6J的动能
C．电荷的电势能增加了5×10^-6J
D．电荷的动能增加了5×10^-6J

如图所示的匀强电场场强为10³N/C，ab=dc=4cm，ac=bd=3cm．则下述计算结果正确的是（）

A．ab之间的电势差为40V
B．bc之间的电势差为50V
C．将q=-5×10^-3C的点电荷沿矩形路径abdc移动一周，电场力做功是-0.25J
D．将q=-5×10^-3C的点电荷沿abd或acd从a移动到c，电场力做功都是-0.25J

在静电场中，关于场强和电势的说法正确的是（）
A．电场强度大的地方电势一定高
B．电势为零的地方场强也一定为零
C．场强为零的地方电势也一定为零
D．场强大小相同的点电势不一定相同
