二极管是一种半导体元件,它的符号为“”,其特点是具有单向导电性,即电流从正极流人时电阻比较小,而从负极流入时电阻比较大.
(1)某课外兴趣小组想要描绘某种晶体二极管的伏安特性曲线.因二极管外壳所印的标识模糊,为判断该二极管的正、负极,他们用多用电表电阻挡测二极管的正、反向电阻.其步骤是:将选择开关旋至合适倍率,进行欧姆调零,将黑表笔接触二极管的左端、红表笔接触右端时,指针偏角比较小.然后将红、黑表笔位置对调后再进行测量,指针偏角比较大,由此判断______(选填“左”、“右”)端为二极管的正极.

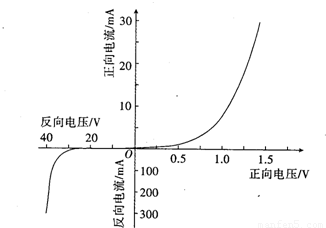

(2)厂家提供的伏安特性曲线如下图,为了验证厂家提供的数据,该小组对加正向电压时的伏安特性曲线进行了描绘,可选用的器材有:
A.直流电源E:电动势3V,内阻忽略不计
B.滑动变阻器R:0~20Ω
C.电压表V-:量程5V、内阻约50kΩ
D.电压表V::量程3V、内阻约20kΩ
E.电流表A:量程0.6A、内阻约0.5Ω
F.电流表mA:量程50mA、内阻约5Ω
G.待测二极管D
H.单刀单掷开关S,导线若干
为了提高测量结果的准确度,电压表应选用______,电流表应选用______(填序号字母).
(3)为了达到测量目的,请在答题卡上画出正确的实验电路原理图
(4)为了保护二极管,正向电流不要超过25mA,请你对本实验的设计或操作提出一条合理的建议:______.
