某实物投影机有10个相同的强光灯L₁～L₁₀（24V/200W）和10个相同的指示灯X₁～X₁₀（220V/2W），将其连接在220V交流电源上，电路见题图，若工作一段时间后，L₂灯丝烧断，则（）

A．X₁的功率减小，L₁的功率增大
B．X₁的功率增大，L₁的功率增大
C．X₂功率增大，其它指示灯的功率减小
D．X₂功率减小，其它指示灯的功率增大

右图是科学史上一张著名的实验照片，显示一个带电粒子在云室中穿过某种金属板运动的径迹．云室旋转在匀强磁场中，磁场方向垂直照片向里．云室中横放的金属板对粒子的运动起阻碍作用．分析此径迹可知粒子（）

A．带正电，由下往上运动
B．带正电，由上往下运动
C．带负电，由上往下运动
D．带负电，由下往上运动

如图所示，水平地面上方矩形区域内存在垂直纸面向里的匀强磁场，两个边长相等的单匝闭合正方形线圈Ⅰ和Ⅱ，分别用相同材料，不同粗细的导线绕制（Ⅰ为细导线）．两线圈在距磁场上界面h高处由静止开始自由下落，再进入磁场，最后落到地面．运动过程中，线圈平面始终保持在竖直平面内且下边缘平行于磁场上边界．设线圈Ⅰ、Ⅱ落地时的速度大小分别为v₁、v₂，在磁场中运动时产生的热量分别为Q₁、Q₂．不计空气阻力，则（）

A．v₁＜v₂，Q₁＜Q₂
B．v₁=v₂，Q₁=Q₂
C．v₁＜v₂，Q₁＞Q₂
D．v₁=v₂，Q₁＜Q₂

如图所示，以8m/s匀速行驶的汽车即将通过路口，绿灯还有2s将熄灭，此时汽车距离停车线18m．该车加速时最大加速度大小为2m/s²，减速时最大加速度大小为5m/s²．此路段允许行驶的最大速度为12.5m/s，下列说法中正确的有（）

A．如果距停车线5m处减速，汽车能停在停车线处
B．如果立即做匀减速运动，在绿灯熄灭前汽车一定不能通过停车线
C．如果立即做匀加速运动，在绿灯熄灭前通过停车线汽车一定超速
D．如果立即做匀加速运动，在绿灯熄灭前汽车不能通过停车线

（1）如图（1）中给出的是螺旋测微器测量仪金属板厚度时的示数，读数应为______mm．
（2）小球做直线运动时的频闪照片如图（2）所示，已知频闪周期T=0.1s，小球相邻位置间距（由照片中的刻度尺量得）分别为OA=6.51cm，AB=5.59cm，BC=4.70cm，CD=3.80cm，DE=2.89cm，EF=2.00cm．小球在位置A时速度大小v_A=______m/s，小球运动的加速度大小a=______m/s²．
（3）某同学用伏安法要准确测定一只约200电阻的阻值，除待测电阻外，还有如下实验仪器
A．直流电源（电压3V，内阻不计）
B．电压表V₁（量程0-3V，内阻约为5kΩ）
C．电压表V₂（量程0-15V，内阻约为25kΩ）
D．电流表A₁（量程0-25mA，内阻约为1Ω）
E．电流表A₂（量程0-250mA，内阻约为0.1Ω）
F．滑动变阻器一只，阻值0-20Ω
G．电键一只，导线若干
在上述仪器中，电压表应选择______（填“V₁”或“V₂”），电流表应选择______（填“A₁”或“A₂”）．请在如图（3）方框内画出电路原理图．

如图所示，一根长L=1.5m的光滑绝缘细直杆MN，竖直固定在场强为E=1.0×10⁵N/C、与水平方向成θ=30°角的倾斜向上的匀强电场中．杆的下端M固定一个带电小球A，电荷量Q=+4.5×10^-6C；另一带电小球B穿在杆上可自由滑动，电荷量q=+1.0×10^-6C，质量m=1.0×10^-2kg．现将小球B从杆的上端N静止释放，小球B开始运动
（1）小球B开始运动时的加速度为多大？
（2）小球B的速度最大时，距M端的高度h₁为多大？

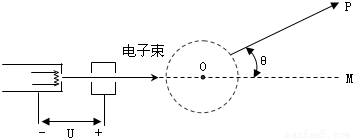

电视机的显像管中，电子束的偏转是用磁偏转技术实现的．电子束经过电压为U的加速电场后，进入一圆形匀强磁场区，如图所示．磁场方向垂直于圆面．磁场区的圆心为O，半径为r．当不加磁场时，电子束将通过O点打到屏幕的中心M点，为了让电子束射到屏幕边缘的P点，需要加磁场，使电子束偏转一已知角度θ，此时磁场的磁感应强度B为多少？

磁悬浮列车是一种高速运载工具，它由两个系统组成．一是悬浮系统，利用磁力使车体在轨道上悬浮起来从而减小阻力．另一是驱动系统，即利用磁场与固定在车体下部的感应金属线圈相互作用，使车体获得牵引力，图22就是这种磁悬浮列车电磁驱动装置的原理示意图．即在水平面上有两根很长的平行轨道PQ和MN，轨道间有垂直轨道平面的匀强磁场B₁和B₂，且B₁和B₂的方向相反，大小相等，即B₁=B₂=B．列车底部固定着绕有N匝闭合的矩形金属线圈abcd（列车的车厢在图中未画出），车厢与线圈绝缘．两轨道间距及线圈垂直轨道的ab边长均为L，两磁场的宽度均与线圈的ad边长相同．当两磁场B_l和B₂同时沿轨道方向向右运动时，线圈会受到向右的磁场力，带动列车沿导轨运动．已知列车车厢及线圈的总质量为M，整个线圈的总电阻为R．
（1）假设用两磁场同时水平向右以速度v作匀速运动来起动列车，为使列车能随磁场运动，列车所受的阻力大小应满足的条件；
（2）设列车所受阻力大小恒为f，假如使列车水平向右以速度v做匀速运动，求维持列车运动外界在单位时间内需提供的总能量；
（3）设列车所受阻力大小恒为f，假如用两磁场由静止开始向右做匀加速运动来起动列车，当两磁场运动的时间为t₁时，列车正在向右做匀加速直线运动，此时列车的速度为v₁，求两磁场开始运动到列车开始运动所需要的时间t．

发现电磁感应的科学家是（）
A．安培
B．库仑
C．奥斯特
D．法拉第

如图所示，小磁针正上方的直导线与小磁针平行，当导线中有电流时，小磁针会发生偏转．首先观察到这个实验现象的物理学家是（）

A．伽利略
B．开普勒
C．牛顿
D．奥斯特
