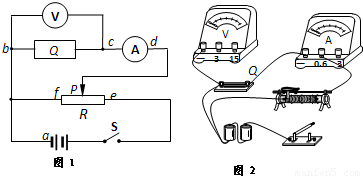

一实验小组准备探究某种元件Q的伏安特性曲线，他们设计了如图所示的电路图．请回答下列问题：
（1）请将图中的实物连线按电路图2补充完整．
（2）考虑电表内阻的影响，该元件电阻的测量值______（选填“大于”、“等于”或“小于”）真实值．
（3）在电路图中闭合开关S，电流表、电压表均有示数，但无论怎样移动变阻器滑动片，总不能使电压表的示数调为零．原因可能是图中的______（选填a、b、c、d、e、f）处接触不良．
（4）实验测得表格中的7组数据．请在坐标纸上作出该元件的I-U图线．
（5）为了求元件Q在I-U图线上某点的电阻，甲同学利用该点的坐标I、U，由R=
求得．乙同学作出该点的切线，求出切线的斜率k，由R=
求得．其中______（选填“甲”、“乙”）同学的方法正确．
0 65456 65464 65470 65474 65480 65482 65486 65492 65494 65500 65506 65510 65512 65516 65522 65524 65530 65534 65536 65540 65542 65546 65548 65550 65551 65552 65554 65555 65556 65558 65560 65564 65566 65570 65572 65576 65582 65584 65590 65594 65596 65600 65606 65612 65614 65620 65624 65626 65632 65636 65642 65650 176998
（1）请将图中的实物连线按电路图2补充完整．
（2）考虑电表内阻的影响，该元件电阻的测量值______（选填“大于”、“等于”或“小于”）真实值．
（3）在电路图中闭合开关S，电流表、电压表均有示数，但无论怎样移动变阻器滑动片，总不能使电压表的示数调为零．原因可能是图中的______（选填a、b、c、d、e、f）处接触不良．
（4）实验测得表格中的7组数据．请在坐标纸上作出该元件的I-U图线．
| 序号 | 电压/V | 电流/A |
| 1 | 0.00 | 0.00 |
| 2 | 0.40 | 0.02 |
| 3 | 0.80 | 0.05 |
| 4 | 1.20 | 0.12 |
| 5 | 1.60 | 0.20 |
| 6 | 2.00 | 0.31 |
| 7 | 2.40 | 0.44 |
求得．乙同学作出该点的切线，求出切线的斜率k，由R=求得．其中______（选填“甲”、“乙”）同学的方法正确．
，且l=2d．求从右侧中心点P通过玻璃圆柱体能看到门外的角度范围．
cm，y方向无限制，磁感应强度B=1×10-4T．现有一比荷为
=2×1011C/kg的正离子以某一速度从O点射入磁场，α=60°，离子通过磁场后刚好从A点射出．
