学生为即将发射的“神州七号”载人飞船设计了一个可测定竖直方向加速度的装置，其原理可简化如图，拴在竖直弹簧上的重物与滑动变阻器的滑动头连接，该装置在地面上静止时其电压表的指针指在表盘中央的零刻度处，在零刻度的两侧分别标上对应的正、负加速度值，当加速度方向竖直向上时电压表的示数为正．这个装置在“神州七号”载人飞船发射、运行和回收过程中，下列说法中正确的是（ ）

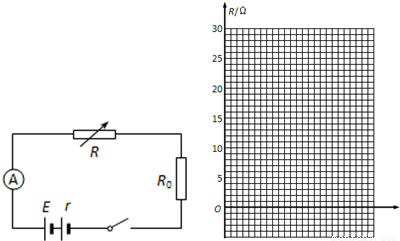

某同学要测量一节旧电池的电动势和内阻，实验器材有一个电流表、一个电阻箱R、一个1Ω的定值电阻R，一个开关和导线若干，该同学按如图所示电路进行实验．测得的数据如下表所示：
（1）电路中定值电阻R的作用是： ．
（2）该同学为了用作图法来确定电池的电动势和内电阻，若将R作为直角坐标系的纵坐标，则应取 作为横坐标．
（3）利用实验数据在给出的直角坐标系上画出正确的图象．
（4）由图象可知，该电池的电动势E= V，内电阻r= Ω．
0 64335 64343 64349 64353 64359 64361 64365 64371 64373 64379 64385 64389 64391 64395 64401 64403 64409 64413 64415 64419 64421 64425 64427 64429 64430 64431 64433 64434 64435 64437 64439 64443 64445 64449 64451 64455 64461 64463 64469 64473 64475 64479 64485 64491 64493 64499 64503 64505 64511 64515 64521 64529 176998
| 实验次数 | 1 | 2 | 3 | 4 | 5 |
| R（Ω） | 4.0 | 10.0 | 16.0 | 22.0[] | 28.0[ |
| I（A） | 1.00 | 0.50 | 0.34 | 0.25 | 0.20 |
（2）该同学为了用作图法来确定电池的电动势和内电阻，若将R作为直角坐标系的纵坐标，则应取 作为横坐标．
（3）利用实验数据在给出的直角坐标系上画出正确的图象．
（4）由图象可知，该电池的电动势E= V，内电阻r= Ω．
