如图所示，质量为m1的木块受到向右的拉力F的作用沿质量为m2的长木板向右滑行，长木板保持静止状态．已知木块与长木板间的动摩擦因数为μ1，长木板与地面间的动摩擦因数μ2，则（ ）
如图所示，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法中正确的是（ ）
如图所示，一个质量为m、电荷量为+q的带电粒子，不计重力．在a点以某一初速度水平向左射入磁场区域Ⅰ，沿曲线abcd运动，ab、bc、cd都是半径为R的圆弧．粒子在每段圆弧上运动的时间都为t．规定由纸面垂直向外的磁感应强度为正，则磁场区域Ⅰ、Ⅱ、Ⅲ三部分的磁感应强度B随x变化的关系可能是图中的（ ）
如图所示，在场强大小为E的匀强电场中，一根不可伸长的绝缘细线一端拴一个质量为m电荷量为q的带负电小球，另一端固定在O点．把小球拉到使细线水平的位置A，然后将小球由静止释放，小球沿弧线运动到细线与水平成θ=60°的位置B时速度为零．以下说法正确的是（ ）
Eq
mg
mg

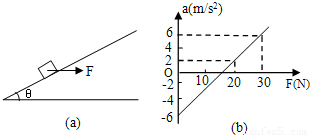

如图（a）所示，用一水平外力F拉着一个静止在倾角为θ的光滑斜面上的物体，逐渐增大F，物体做变加速运动，其加速度a随外力F变化的图象如图（b）所示，若重力加速度g取10m/s2．根据图（b）中所提供的信息可以计算出（ ）
如图（甲）所示，质量不计的弹簧竖直固定在水平面上，t=0时刻，将一金属小球从弹簧正上方某一高度处由静止释放，小球落到弹簧上压缩弹簧到最低点，然后又被弹起离开弹簧，上升到一定高度后再下落，如此反复，通过安装在弹簧下端的压力传感器，测出这一过程弹簧弹力F随时间，变化的图象如图（乙）所示，则（ ）

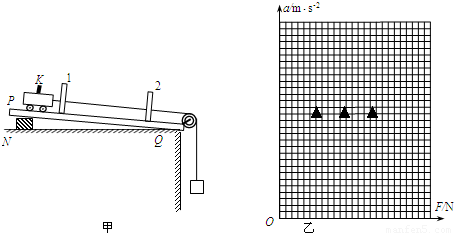

光电计时器是一种研究物体运动情况的常见仪器．当有物体从光电门通过时，光电计时器就可以显示物体的挡光时间．现利用如图甲所示装置探究物体的加速度与合外力、质量关系，其 NQ是水平桌面，PQ是一端带有滑轮的长木板，1、2是固定在木板上的两个光电门（与之连接的两个光电计时器没有画出）．小车上固定着用于挡光的窄片K，测得其宽度为d，让小车从木板的顶端滑下，光电门各自连接的计时器显示窄片K的挡光时间分别为t1和t2．
（1）该实验中，在改变小车的质量M或沙桶的总质量m时，保持M＞＞m，这样做的目的是 ；
（2）为了计算出小车的加速度，除了测量d、t1和t2之外，还需要测量 ，若上述测量量用x表示，则用这些物理量计算加速度的表达式为a= ；
（3）某位同学经过测量、计算得到如下表数据，请在图乙中作出小车加速度与所受合外力的关系图象．
（4）由图象可以看出，该实验存在着较大的误差，产生误差的主要原因是：
．
0 64306 64314 64320 64324 64330 64332 64336 64342 64344 64350 64356 64360 64362 64366 64372 64374 64380 64384 64386 64390 64392 64396 64398 64400 64401 64402 64404 64405 64406 64408 64410 64414 64416 64420 64422 64426 64432 64434 64440 64444 64446 64450 64456 64462 64464 64470 64474 64476 64482 64486 64492 64500 176998
（1）该实验中，在改变小车的质量M或沙桶的总质量m时，保持M＞＞m，这样做的目的是 ；
（2）为了计算出小车的加速度，除了测量d、t1和t2之外，还需要测量 ，若上述测量量用x表示，则用这些物理量计算加速度的表达式为a= ；
（3）某位同学经过测量、计算得到如下表数据，请在图乙中作出小车加速度与所受合外力的关系图象．
| 组别 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| M/kg | 0.58 | 0.58 | 0.58 | 0.58 | 0.58 | 0.58 | 0.58 |
| F/N | 0.10 | 0.15 | 0.20 | 0.25 | 0.30 | 0.35 | 0.40 |
| a/m?s-2 | 0.13 | 0.17 | 0.26 | 0.34 | 0.43 | 0.51 | 0.59 |
．
