两个完全相同且可看成点电荷的金属小球a和b，分别带有等量异种电荷，被固定在绝缘水平面上，这时两球间静电引力的大小为F，现用一个不带电，且与a、b完全相同的绝缘金属小球C先与a球接触，再与b球接触后移去，则a、b两球间静电力大小变为（）
A．

如图所示的电路中，灯泡A和B原来都是正常发光的，现在突然灯泡A比原来变暗了些，灯泡B比原来变亮了些，则电路中出现的故障可能是（）
A．R₃断路
B．R₁短路
C．R₂断路
D．R₁、R₂同时短路

如图所示，在等量异种电荷形成的电场中，有A、B、C三点，A为两点电荷连线的中心，B为连线上距A为d的一点，C为连线中垂线上距A也为d的一点，关于三点的场强大小、电势高低比较，正确的是（）

A．E_B＞E_A＞E_C
B．E_A＞E_B＞E_C
C．Φ_A=Φ_C＞Φ_B
D．Φ_B=Φ_C＞φ_A

如图所示，使平行板电容器带电后，静电计的指针偏转一定角度，要使指针偏角变大，可采用的方法是（）

A．减小两极板的正对面积
B．使两极板靠近一些
C．在两极板间插入电介质
D．以上方法都不行

如图所示的电场中，各条等势线的电势大小分别为10v、8v、6v．A、B、C为这些等势线上的三个点．下列说法正确的是（）

A．C、A两点间电势差U_CA=4V
B．A点的电场强度与B点的电场强度相同
C．一正电荷从A点移到C点所受的电场力对其做正功
D．A、B、C三点中，同一负电荷在A点的电势能最小

如图所示，电流表、电压表均为理想电表，L为小电珠，R为滑动变阻器，电源电动势为E，内阻为r．现将开关S闭合，当滑动变阻器滑片P向左移动时，下列结论正确的是（）

A．电流表示数变小
B．电压表示数变大
C．小电珠L变亮
D．电容器所带的电荷量减小

如图所示，质子（₁¹H）、氘核（₁²H）、氚核（₁³H）和α粒子（₂⁴He）组成粒子束，以相同的速度沿带电的平行板电容器两板中线OO′方向垂直于电场线射入板间的匀强电场，且都能射出电场，射出后都打在同一个荧光屏上，使荧光屏上出现亮点．忽略粒子间的相互作用，则在荧光屏上将出现亮点的个数是（）

A．1个亮点
B．2个亮点
C．3个亮点
D．4个亮点

如图所示，甲、乙两电路中电源完全相同，电阻R₁＞R₂，若在两电路中电源所做的总功相等，则下列说法正确的是（）

A．甲电路工作时间较长
B．乙电路工作时间较长
C．R₁上产生的电热比R₂上产生的电热多
D．电源内部产生电热较多的是乙电路

如图所示，直线A为电源a的路端电压与电流的关系图象，直线B为电源b的路端电压与电流的关系图象，直线C为一个电阻R的两端电压与电流的关系图象．将这个电阻R分别接到a、b两电源上，那么（）
A．R接到a电源上，电源的效率较高
B．R接到b电源上，电源的效率较高
C．R接到a电源上，电源的输出功率较大
D．R接到b电源上，电源的输出功率较大

某同学要测量一均匀新材料制成的圆柱体的电阻率ρ．步骤如下：

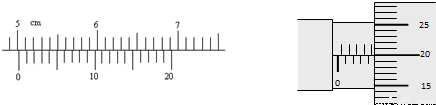

（1）用20分度的游标卡尺测量其长度如图，由图可知其长度为______mm；
（2）用螺旋测微器测量其直径如图，由图可知其直径为______mm；

（3）已知该电阻的阻值约为220Ω；但该同学想用伏安法精确测量其电阻R，现有的器材及其代号和规格如下：
待测圆柱体电阻R
电流表A（量程0～10mA，内阻约30Ω）
电压表V（量程0～3V，内阻约10kΩ）
直流电源E（电动势4V，内阻不计）
滑动变阻器R（阻值范围0～15Ω，允许通过的最大电流2.0A）
开关S
导线若干
为使实验误差较小，要求测得多组数据进行分析，且电压从零调起，请在右框中画出测量的电路图．
（4）若该同学用伏安法测量得到的R的阻值为218Ω，由此可估算此圆柱体材料的电阻率约为ρ=______Ω?m．（保留2位有效数字）
