如图所示，q₁、q₂、q₃分别表示在一条直线上的三个点电荷，已知q₁与q₂之间的距离为l₁，q₂与q₃之间的距离为l₂，l₁＞l₂．若q₂为正电荷，且每个电荷都处于平衡状态，关于q₁、q₃ 的电性和q₁、q₂、q₃电荷量大小的关系下列说法中正确的是（）

A．q₁、q₃都带负电，q₁＞q₂＞q₃
B．q₁、q₃都带正电，q₁＜q₂＜q₃
C．q₁、q₃都带负电，q₁＞q₃＞q₂
D．q₁、q₃都带正电，q₁＞q₃＞q₂

如图所示，验电器A与B的顶端各安装了一个上端开有小孔的金属圆筒，验电器B上的圆筒C带有正电荷，用带有绝缘柄的金属小球E，在下列操作中能将C上的电荷尽量多的搬至D的是（）

A．把E与筒C的内壁接触后，再与筒D的内壁接触，重复多次
B．把E与筒C的内壁接触后，再与筒D的外壁接触，重复多次
C．把E与筒C的外壁接触后，再与筒D的内壁接触，重复多次
D．把E与筒C的外壁接触后，再与筒D的外壁接触，重复多次

如图所示，电源电动势均E=12V，内阻均r=3Ω，R=1Ω，直流电动机内阻R′=0.5Ω．当调节滑动变阻器使R₁=2Ω时，图甲电路输出功率最大．调节R₂使图乙电路输出功率与甲电路相同也最大，且此时电动机刚好正常工作（额定功率为6W），则此时R₂的阻值和电动机的机械功率P为（）

A．R₂=2.5Ω
B．R₂=1.5Ω
C．P=2W
D．P=4W

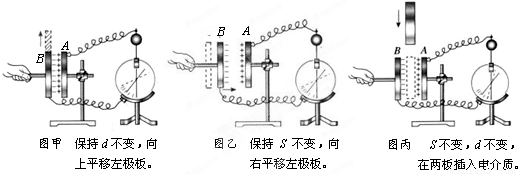

静电计是测量电势差的仪器．指针偏转角度越大，金属外壳和上方金属小球间的电势差越大，实验装置如图．在本实验中，静电计指针和A板等电势，静电计金属壳和B板等电势，因此指针偏转角越大表示A、B两极板间的电势差越大．现对电容器充电后断开开关．若按图下方的说明来做实验，则甲图中两板间电势差______；乙图中两板间电势差______；丙图中两板间电势差______．（“变大”、“变小”或“不变”）

如图所示，为某一电流表G的刻度盘，使用时指针指着某一电流刻度，表示通过电流表的电流为某一数值，而且也意味着表头的两接线柱之间具有一定大小的电压，因此，电流表G实际上也是一个小量程的电压表．如果图中电流表的内阻是100Ω，请在这个刻度盘上对应1、2、3的下面标出相应的电压数值（单位为V）．

如图所示，是有两个量程的电压表，当使用a、b两个端点时，量程为0～10V．当使用a、c两个端点时，量程为0～100V．已知电流表的内阻R_g为500Ω，满偏电流I_g为1mA，则R₁=______Ω，R₂=______Ω．

示波管原理如图所示，如果加在YY'之间的电压如图a所示（0～t₁，Y正、Y'负），而在电极XX'之间所加的电压按图b所示（0～t₁，X'正、X负）的规律变化，请在图c中画出荧光屏上应该看到的图形．

为研究小灯泡的伏安曲线的特性，选用小灯的泡额定值为“2.0V，0.5A”，实验中有仪器：小灯泡、电流表（内阻约为1Ω）、电压表（内阻约为2KΩ）、开关、导线若干．
（1）完成该实验除以上仪器还需要的仪器有______和______．
（2）为使小灯泡上的电压从零开始，能在较大的范围调节，请在方框内画出电路图．

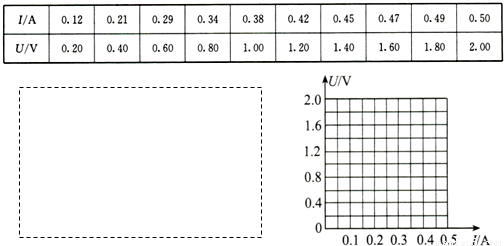

（3）根据表格中的实验数据在图中画出小灯泡的U-I曲线．

下面是一个示波管工作原理图，初速度为零的电子经电压为U₁的电场加速后垂直进入偏转电场，两平行板间的距离为d，板长L₁，偏转电压为U₂．S为屏，与极板垂直，到极板的距离L₂．已知电子电量e，电子质量m．不计电子所受的重力．
（1）电子进入偏转电场的速度v是多少？
（2）电子离开偏转电场时的偏转量y₁为多少？（用U₁、U₂、d、L₁表示）
（3）电子到达屏S上时，它离O点的距离y是多少？（用U₁、U₂、d、L₁、L₂表示）

现有电动势E=1.5V、内阻r=1.0Ω的电池多节，准备用几节这样的电池串联起来对一个“6.0V，0.6W”的用电器供电，以保证用电器在额定状态下工作．问：最少要用几节这种电池？电路还需要一个定值电阻做分压用，请计算这个电阻的阻值．（串联电池组的电动势等于各个电池的电动势之和；串联电池组的内阻等于各个电池内阻之和）
