如图所示的电路，闭合开关S后，a、b、c三盏灯均能发光，电源电动势E恒定且内阻r不可忽略．现将变阻器R的滑片稍向上滑动一些，三盏灯亮度变化的情况是（）

A．a灯变亮，b灯和c灯变暗
B．a灯和c灯变亮，b灯变暗
C．a灯和c灯变暗，b灯变亮
D．a灯和b灯变暗，c灯变亮

下列说法正确的是（）
A．欧姆表的每一挡的测量范围是从0到∞
B．用不同挡次的欧姆表测量同一电阻的阻值，误差大小是一样的
C．用欧姆表测电阻，选不同量程时，指针越靠近右边误差越小
D．用欧姆表测电阻，选不同量程时，指针越接近刻度盘中央时，误差越小

图（a）为示管的原理图．如果在电极YY′之间所加的电压图按图（b）所示的规律变化，在电极XX′之间所加的电压按图（c）所示的规律变化，则在荧光屏上会看到的图形是（）

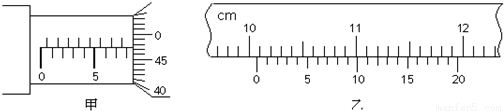

（1）用螺旋测微器（千分尺）测金属导线的直径，其示数如甲图所示，该金属导线的直径为 mm．用游标卡尺（卡尺的游标有20等分）测量一支铅笔的长度，测量结果如图乙所示，由此可知铅笔的长度是 mm．

某同学要测绘标有“3.8V，0.3A”的小灯泡的灯丝电阻R 随电压U变化的图象．
（1）除了导线和开关外，有以下一些器材可供选择：
电流表：A₁（量程100mA，内阻约2Ω）、A₂（量程0.6A，内阻0.3Ω）；电压表：V₁（量程5V，内阻约5kΩ）、V₂（量程15V，内阻约15kΩ）；滑动变阻器：R₁（阻值范围0-100Ω）、R₂（阻值范围0-2kΩ）；电源：E₁（电动势为1.5V，内阻为0.2Ω）、E₂（电动势为4V，内阻约为0.04Ω）．为了调节方便，测量准确，实验中应选用电流表，电压表，滑动变阻器，电源．（填器材的符号）
（2）在方框中画出实验电路图

用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、I．
请根据下列步骤完成电阻测量：
①旋动部件    ，使指针对准电流的“0”刻线．
②将K旋转到电阻挡“×100”的位置．
③将插入“+”、“-”插孔的表笔短接，旋动部件    ，使指针对准电阻的    （填“0刻线”或“∞刻线”）．
④将两表笔分别与待测电阻相接，发现指针偏转角度过小，为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按    的顺序进行操作，再完成读数测量．
A．将K旋转到电阻挡”x1K”的位置
B．将K旋转到电阻挡”x10”的位置
C．将两表笔的金属部分分别与被测电阻的两根引线相接
D．将两表笔短接，旋动合适部件，对电表进行校准．

如图，质量为m，带电-q的小物体，可在水平轨道OX轴上运动，O为墙边，右侧有匀强电场，场强大小为E，方向沿OX轴正向，小物体以初速v从距墙X处沿OX轨道向右运动，运动时受到大小不变的摩擦力f作用，且f＜Eq；设小物体与墙碰撞时不损失机械能，电量保持不变．求：它在停止前通过的总路程为多少？

一不计重力的带电粒子质量为m，电量为+q，经一电压为U₁平板电容器C₁加速后，沿平行板电容器C₂两板的中轴进入C₂，恰好从C₂下边缘射出．C₂两板间电压为U₂，长为L，如图所示．求平行板电容器C₂上下两极板间距离d．

如图所示，电源电动势为10V，内电阻为0.5Ω，R₁=5.5Ω，R₂=4Ω，当S闭合时，一带电油滴恰好静止在水平放置的平行金属板间．求S断开时，油滴的加速度为多大？方向如何？

如图为东风牌大卡车的远程车灯电路中的蓄电池总功率随电流变化的图象．已知蓄电池瞬间短路时的电流为 30A．
（1）求该蓄电池的电动势ε=？内阻 r=？
（2）当内外电阻相等时，蓄电池有最大输出功率．求此功率 P_M=？
（3）车头两个远程车灯的铭牌上标有“12V、12W”字样，若两灯并连接在蓄电池两端，求此时蓄电池输出功率与总功率之比是多少？
