如图所示，电路中电键S闭合时，电表V₁、V₂、A的示数分别为220V、110V、0.2A．某时电路出现故障，V₁和V₂的示数都变为220V，而A的示数变为零时，则（）

A．出故障的是L₁，且L₁断路
B．出故障的是L₂，且L₂断路
C．出故障的是L₁，且L₁短路
D．L₁和L₂都同时断路

如图所示，通电螺线管旁边的小磁针甲、乙静止在所示位置．它们的北极分别是（）

A．a端和c端
B．a端和d端
C．b端和c端
D．b端和d端

如图所示，六根导线均通以电流I，相互平行靠近，组成面积相同的ABCD四个正方形．则磁通量最大且方向指向纸内的区域是（）

A．A区域
B．B区域
C．C区域
D．D区域

在生产和社会生活中，静电既有有利的一面，需要加以利用；也有不利的一面，需要加以防范．请各举两个静电的利用和防范的实例．
静电的利用：、．
静电的防范：、．

做功与热传递在改变物体的内能的效果上是等效的，但从能的转化观点来看它们的区别在于：做功是；热传递则是．

如图所示，放在马蹄形磁铁两极之间的导体棒ab，当通有自b到a的电流时受到向右的安培力作用，则磁铁的上端是极．如磁铁上端是S极，导体棒中的电流方向自a到b，则导体棒受到的安培力方向向．

一个电阻值为5Ω的电阻，流过的电流为0.4A，在5s内通过电阻的电子数为个，电阻两端的电压为 V．

水从落差为84m高的瀑布顶端落下，每千克水的重力势能减少了 J，如果水减少的势能的20%用来使水的温度升高，水落下后温度升高了 ℃（重力加速度g=10m/s²水的比热容C=4.2×10³J/kg．°C）．

如图所示的电路中，电压U恒为9V，滑动变阻器总电阻为7Ω，灯L标有“3V 1.5w”的字样，为使灯正常发光，滑动变阻器上部pa段电阻的大小应为 Ω，此时滑动变阻器消耗的电功率为 w．

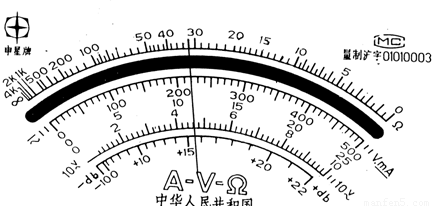

根据多用表指针在刻度盘上的位置填写各档读数．
（1）“×100Ω”位置，则所测量电阻的阻值为______Ω；
（2）“5mA”位置，则所测量电流的值为______mA．
（3）“25V”位置，则所测量电压的值为______V；
（4）“1V”位置，则所测量电压的值为______V．
