如图所示为光敏电阻自动计数器的示意图，其中R₁为光敏电阻，R₂为定值电阻．此光电计数器的基本工作原理是（）
A．当有光照射R₁时，信号处理系统获得高电压
B．当有光照射R₁时，信号处理系统获得低电压
C．信号处理系统每获得一次低电压就计数一次
D．信号处理系统每获得一次高电压就计数一次

如图所示，质量为M、长度为l的小车静止在光滑的水平面上．质量为m的小物块（可视为质点）放在小车的最左端．现用一水平恒力F作用在小物块上，使物块从静止开始做匀加速直线运动．物块和小车之间的摩擦力为f．物块滑到小车最右端时，小车运动的距离为s．在这个过程中，下列说法正确的是（）

A．物块到达小车最右端时具有的动能为F（l+s）
B．物块到达小车最右端时，小车具有的动能为fs
C．拉力F做的功为Fs
D．物块和小车增加的机械能为Fs-f l

如图所示，A、B、C、D、E、F为匀强电场中一个边长为10cm的正六边形的六个顶点，A、C、D三点电势分别为1.0V、2.0V、3.0V，正六边形所在平面与电场线平行．则（）

A．E点的电势与C点的电势相等
B．电势差U_EF与电势差U_BC相同
C．电场强度的大小为

V/M
D．电场强度的大小为20

如图所示，在竖直方向的磁感应强度为B的匀强磁场中，金属框架ABCD（框架电阻忽略不计）固定在水平面内，AB与CD平行且足够长，BC与CD夹角θ（θ＜90°），光滑均匀导体棒EF（垂直于CD）在外力作用下以垂直于自身的速度v向右匀速运动，导体棒在滑动过程中始终保持与框架良好接触，经过C点瞬间作为计时起点，下列关于电路中电流大小I与时间t、消耗的电功率P与导体棒水平移动的距离x变化规律的图象中正确的是（）

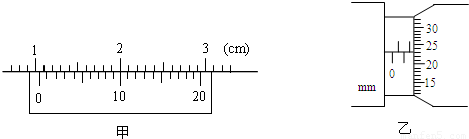

有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度．用它测量一小球的直径，如图甲所示的读数是______mm．用螺旋测微器测量一根金属丝的直径，如图乙所示的读数是______mm．

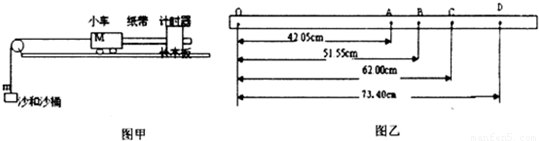

某同学在实验室用如图甲所示的装置来探究加速度与力、质量的关系和有关功和能的问题．

（1）在“探究加速度与力、质量的关系”的实验中，在    条件下，可以认为绳对小车的拉力近似等于沙和沙桶的总重力，在控制    不变的情况下，可以探究加速度与合力的关系．
（2）在此实验中，此同学先接通打点计时器的电源，再放开纸带，如图乙是在m=0.1kg，情况下打出的一条纸带，O为起点，A、B、C为过程中的三个相邻的计数点，相邻的计数点之间有四个点没有标出，有关数据如图所示，其中h_A=42.05cm，h_B=51.55cm，h_C=62.00cm，h_D=73.40cm则小车的加速度为a=    m/s²，打B点时小车的速度为V_B=    m/s．（保留2位有效数字）
（3）用如图所示的装置，要探究恒力做功与动能改变的关系，实验数据应满足一个怎样的关系式    ，从而得到动能定理．（用符号表示，不要求计算结果）’

有一个小灯泡上标有“4V，2W”的字样，现在要用伏安法测量这个小灯泡的伏安特性曲线．器材如图．
电压表V （0-5V，内阻约10kΩ）
电流表A（0-0.6A，内阻约0.4Ω）
滑动变阻器R （0-10Ω，2A）
学生电源（直流6V）、开关及导线

（1）为使实验误差尽量减小，要求从零开始多取几组数据；请在下面的方框中画出实验电路图．

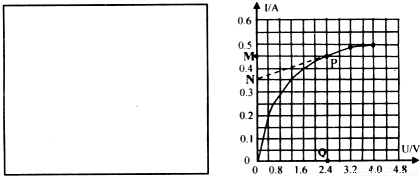

（2）某同学通过实验得到的数据画出了该灯泡的伏安特性曲线，如图所示，若用电动势为4.0V、内阻为8Ω的电源直接给该小灯泡供电，则该小灯泡的实际功率是______W．（保留2位有效数字）
（3）P为上图中图线上的一点，PN为图线上P点的切线、PQ为U轴的垂线，PM为I轴的垂线，下列说法中正确的是______
A．随着所加电压的增大，小灯泡的电阻增大
B．随着所加电压的增大，小灯泡的电阻减小
C．对应P点，小灯泡的电阻约为5.33Ω
D．对应P点，小灯泡的电阻约为24.0Ω

某大型游乐场内，有一种能使人体产生超重、失重感觉的大型娱乐设施，该设施用电梯将乘坐有十多人的座舱悬停在几十米的高空处，然后让座舱从高空自由下落（此时座舱受到的阻力极小，可忽略），当落至一定位置时，良好的制动系统开始工作，使座舱落至地面时刚好停止．假设座舱开始下落时的高度为75m，当下落至离地面30m时，开始对座舱进行制动，并认为座舱的制动是匀减速运动．（取g=10m/s²）
（1）从开始下落至落到地面所用的时间？
（2）当座舱下落到距地面10m位置时，人对座舱的压力是人所受到的重力的多少倍？

如图（甲）所示，边长为L=2.5m、质量m=0.50kg的正方形绝缘金属线框，平放在光滑的水平桌面上，磁感应强度B=0.80T的匀强磁场方向竖直向上，金属线框的一边ab与磁场的边界MN重合．在力F作用下金属线框由静止开始向左运动，在5.0s内从磁场中拉出．测得金属线框中的电流随时间变化的图象如图（乙）所示．已知金届线框的总电阻为震=4.0Ω．
（1）试判断金属线框从磁场中拉出的过程中，线框中的感应电流方向；
（2）t=2.0s时，金属线框的速度和金属线框受的拉力F；
（3）已知在5.0s内力F做功1.92J，那么，金属框从磁场拉出过程线框中产生的焦耳热是多少．

动车组是城际间实现小编组、大密度的高效运输工具，以其编组灵活、方便、快捷、安全、可靠、舒适等特点而备受世界各国铁路运输和城市轨道交通运输的青睐．动车组就是几节自带动力的车厢加几节不带动力的车厢编成一组，就是动车组．假设有一动车组由8节车厢连接而成，每节车厢的总质量均为7.5×10⁴ kg．其中第一节、第二节带动力，他们的额定功率均为3.6×10⁷W和2.4×10⁷W，车在行驶过程中阻力恒为重力的0.1倍（g=10m/s²）
（1）求该动车组只开动第一节的动力的情况下能达到的最大速度；
（2）若列车从A地沿直线开往B地，先以恒定的功率6×10⁷W（同时开动第一、第二节的动力）从静止开始启动，达到最大速度后匀速行驶，最后除去动力，列车在阻力作用下匀减速至B地恰好速度为0．已知AB间距为5.0×10⁴m，求列车从A地到B地的总时间．
