回旋加速器是用来加速带电粒子的装置，如图所示．它的核心部分是两个D形金属盒，两盒相距很近，分别和高频交流电源相连接，两盒间的窄缝中形成匀强电场，使带电粒子每次通过窄缝都得到加速．两盒放在匀强磁场中，磁场方向垂直于盒底面，带电粒子在磁场中做圆周运动，通过两盒间的窄缝时反复被加速，直到达到最大圆周半径时通过特殊装置被引出．如果用同一回旋加速器分别加速氚核（13H）和α粒子（24He）比较它们所加的高频交流电源的周期和获得的最大动能的大小，有（ ）
如图所示，电源的内阻不可忽略．已知定值电阻R1=15Ω，R2=12Ω．当电键S接位置1时，电流表的示数为0.30A．那么当电键S接位置2时，电流表的示数可能是下列的哪些值（ ）
如图为一匀强电场，某带电粒子从A点运动到B点．在这一运动过程中克服重力做的功为2.0J，电场力做的功为1.5J．则下列说法正确的是（ ）

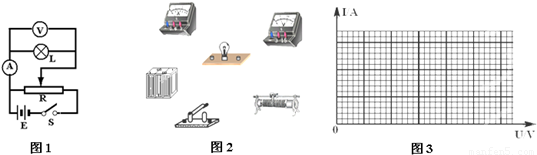

一个小灯泡的额定电压为6.3V，额定电流约为0.3A，用以下所给的实验器材描绘出小灯泡的伏安特性曲线，实验电路图1所示．
电源E1：电动势为8.0V，内阻不计；
电源E2：电动势为12.0V，内阻不计；
电压表V：量程为0-10V，内阻约为10kΩ
电流表A1：量程为0-3A，内阻约为0.1Ω；
电流表A2：量程为0-300mA，内阻约为1Ω；
滑动变阻器R：最大阻值10Ω，额定电流1.0A；
开关S，导线若干．
（1）依照实验电路图将图2中的实物图连接成实验电路．
（2）实验中电源应该选用______；电流表应该选用______．
（3）实验测出的数据如下表所示，依照这些数据在图3所示的坐标纸中描绘出该小灯泡的伏安特性曲线．
0 63020 63028 63034 63038 63044 63046 63050 63056 63058 63064 63070 63074 63076 63080 63086 63088 63094 63098 63100 63104 63106 63110 63112 63114 63115 63116 63118 63119 63120 63122 63124 63128 63130 63134 63136 63140 63146 63148 63154 63158 63160 63164 63170 63176 63178 63184 63188 63190 63196 63200 63206 63214 176998
电源E1：电动势为8.0V，内阻不计；
电源E2：电动势为12.0V，内阻不计；
电压表V：量程为0-10V，内阻约为10kΩ
电流表A1：量程为0-3A，内阻约为0.1Ω；
电流表A2：量程为0-300mA，内阻约为1Ω；
滑动变阻器R：最大阻值10Ω，额定电流1.0A；
开关S，导线若干．
（1）依照实验电路图将图2中的实物图连接成实验电路．
（2）实验中电源应该选用______；电流表应该选用______．
（3）实验测出的数据如下表所示，依照这些数据在图3所示的坐标纸中描绘出该小灯泡的伏安特性曲线．
 | 0.5 | 0.8 | 1.0 | 1.2 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 | 5.0 | 6.0 | 6.3 | |
 | 0.05 | 0.08 | 0.10 | 0.12 | 0.14 | 0.16 | 0.18 | 0.20 | 0.23 | 0.25 | 0.27 | 0.27 |
