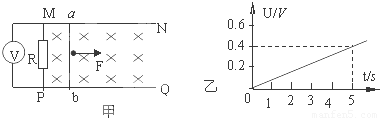

如图甲所示，光滑且足够长的金属导轨MN、PQ平行地固定的同一水平面上，两导轨间距L=0.20cm，两导轨的左端之间连接的电阻R=0.40Ω，导轨上停放一质量m=0.10kg的金属杆ab，位于两导轨之间的金属杆的电阻r=0.10Ω，导轨的电阻可忽略不计．整个装置处于磁感应强度B=0.50T的匀强磁场中，磁场方向竖直向下．现用一水平外力F水平向右拉金属杆，使之由静止开始运动，在整个运动过程中金属杆始终与导轨垂直并接触良好，若理想电压表的示数U随时间t变化的关系如图乙所示．求金属杆开始运动经t=5.0s时，
（1）通过金属杆的感应电流的大小和方向；
（2）金属杆的速度大小；
（3）外力F的瞬时功率．

在如图所示的空间区域里，x轴下方有一匀强电场，场强方向跟x轴负方向成60°角，大小为E=

×10⁵N/C，x轴上方有一垂直纸面向里的匀强磁场，有一质子以速度υ=2.0×10⁶m/s由x轴上A点（OA=20cm）从与x轴正方向成30°角射入磁场，恰好从坐标原点O穿过x轴射入电场，已知质子质量m=1.6×10^-27kg，求
（1）匀强磁场的磁感应强度；
（2）质子经过电场后，再次射入磁场的位置和方向．

为了防止静电产生的危害，下列做法正确的（）
A．在高大的建筑物顶端装上避雷针
B．小汽车上有一根露在外面的小天线
C．在高大的烟囱中安装静电除尘器
D．汽车制造厂车间里进行静电喷漆

下列复合单位中与电压的单位“伏特”等效的是（）
A．焦耳/安培
B．特斯拉?米²/秒
C．瓦特/库仑
D．特斯拉?安培?米、

关于能量，下列叙述中正确的是（）
A．每个分子的内能等于它的势能和动能的总和
B．自然界中每种物质的运动形式都有其相对应的能
C．能量发生转移或转化时，一定伴有做功的过程
D．物体的内能变化时，它的温度一定发生变化

下列运动过程中，在任何相等的两段时间内，物体速度的变化量均相同的一组是（）
A．简谐运动，平抛运动
B．匀速圆周运动，匀变速直线运动
C．平抛运动，匀变速直线运动
D．匀速圆周运动，简谐运动

用细线将一块玻璃片水平地悬挂在弹簧测力计下端，并使玻璃片贴在水面上，如右图所示，然后用手缓慢提起弹簧测力计，在使玻璃片脱离水面的一瞬间，弹簧测力计的示数会远大于玻璃板的重力，其主要原因是（）

A．玻璃板分子做无规则热运动
B．玻璃板受到大气压力作用
C．玻璃板和水间存在万有引力作用
D．玻璃板分子与水分子间存在引力作用

一位同学激发一列绳波，如右图所示，当他手的振动频率增加时，这列绳波的（）

A．速度增大
B．波长减小
C．速度减小
D．周期增大

在图所示的逻辑电路中，当A、B端输入的电信号分别为“1”和“1”时，在C、D端输出的电信号分别为（）
A．“1”和“0”
B．“0”和“1”
C．“0”和“0”
D．“1”和“1”

为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的．在如图四个图中，正确表示安培假设中环形电流方向的是（）
A．
