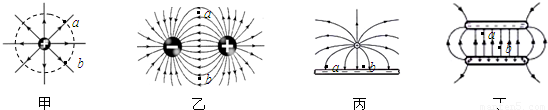

在如图所示的四种电场中，分别标记有a、b两点．其中a、b两点的电势相等，电场强度大小相等、方向也相同的是（）

A．甲图：与点电荷等距的a、b两点
B．乙图：两等量异种电荷连线的中垂线上与连线等距的a、b两点
C．丙图：点电荷与带电平板形成的电场中平板上表面的a、b两点
D．丁图：匀强电场中的a、b两点

使带电的金属球靠近不带电的验电器，验电器的箔片张开．下列各图表示验电器上感应电荷的分布情况，正确的是（）
A．

一质量为m的带电液滴以竖直向下的初速度v进入某电场中．由于电场力和重力的作用，液滴沿竖直方向下落一段距离h后，速度为0．以下判断正确的是（）
A．电场力对液滴做的功为

B．液滴克服电场力做的功为

+mgh
C．液滴的机械能减少mgh
D．电场力对液滴的冲量大小为mv

如图所示，在x轴上关于原点O对称的两点固定放置等量异种点电荷+Q和-Q，x轴上的P点位于的右侧．下列判断正确的是（）

A．在x轴上还有一点与P点电场强度相同
B．在x轴上还有两点与P点电场强度相同
C．若将一试探电荷+q从P点移至O点，电势能增大
D．若将一试探电荷+q从P点移至O点，电势能减小

在空间某一区域有一匀强电场，一质量为m的液滴，带电量为+q，在此电场中恰能沿竖直方向作匀速直线运动，则此区域的电场强度的大小为______，方向______．

如图所示，P、Q为一条电场线上的两点，一点电荷带电量为q=-1.0×10^-5C沿电场线由P点运动到Q点时，其电势能减少了2.0×10^-4J，则该电场线的方向是 PQ两点电势差的大小是 V．

如图所示，绝缘光滑半圆环轨道（半径为R）放在竖直向下的匀强电场中，场强为E．在与环心等高处放有一质量为m，带电+q的小球，由静止开始沿轨道运动，则：小球经过环的最低点时的动能为
小球经过环的最低点时对轨道压力为．

在如图所示的匀强电场中，一个电荷量Q=+2.0×10^-8C的点电荷所受电场力F=4.0×10^-4N．沿电场线方向有A、B两点，A、B两点间的距离s=0.10m．求：
（1）匀强电场的电场强度E的大小；
（2）该点电荷从A点移至B点的过程中，电场力所做的功W．

如图所示，一个质量m=30g，带电量为-1.7×10^-8C的半径极小的小球，用丝线悬挂在某匀强电场中，电场线水平，当小球静止时，测得悬线与竖直方向成30°角，求：
①该匀强电场场强方向
②电场强度E的大小．

真空室中有如图所示的装置．电极K发出的电子（初速不计）经过加速电场后，由小孔O沿水平放置的偏转板M、N间的中心轴线UOO′射入．M、N板长为L，两板间加有恒定电压，它们间的电场可看作匀强电场．偏转板右端边缘到荧光屏P的距离为s．当加速电压为U₁时，电子恰好打在N板中央的A点；当加速电压为U₂时，电子打在荧光屏的B点．已知A、B点到中心轴OO′的距离相等．求U₁：U₂．
