如图所示．电源和电压表内阻均未知.当开关S打开时.电压表V1的示数为l2V.电压表V2的示数为6V．当闭合吋.V2示数为15V.则此电源的电动势为( )A．19 VB．20 VC．21VD．22 V——青夏教育精英家教网——

如图所示．电源和电压表内阻均未知，当开关S打开时，电压表V₁的示数为l2V，电压表V₂的示数为6V．当闭合吋，V₂示数为15V，则此电源的电动势为（）

A．19 V
B．20 V
C．21V
D．22 V

如图所示，AOC是光滑的金属轨道，AO沿竖直方向，OC沿水平方向，PQ是一根金属直杆如图所示立在导轨上，直杆从图示位置由静止开始在重力作用下运动，运动过程中Q端始终在OC上，空间存在着垂直于纸面向外的匀强磁场，则在PQ杆滑动的过程中，下列判断正确的是（）

A．感应电流的方向始终是由P→Q
B．感应电流的方向先是由P→Q，后是由Q→P
C．PQ受磁场力的方向垂直杆向左
D．PQ受磁场力的方向先垂直于杆向左，后垂直于杆向右

一个电子穿过某一空间而未发生偏转，则此空间（）
A．一定不存在磁场
B．可能只存在电场
C．可能存在方向重合的电场和磁场
D．可能存在正交的磁场和电场

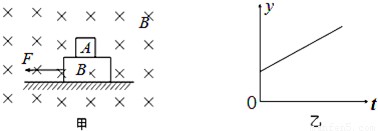

某空间存在着如图（甲）所示的足够大的，沿水平方向的匀强磁场．在磁场中A，B两个物块叠放在一起，置于光滑绝缘水平地面上，物块A带正电，物块B不带电且表面绝缘．在t₁=0时刻，水平恒力F作用在物块B上，使A，B由静止开始做加速度相同的运动．在A、B一起向左运动的过程中，以下说法中正确的是（）

A．图（乙）可以反映A所受洛伦兹力大小随时间t变化的关系，图中y表示洛伦兹力大小
B．图（乙）可以反映A对B的摩擦力大小随时间t变化的关系，图中y表示摩擦力大小
C．图（乙）可以反映A对B的压力大小随时间t变化的关系，图中y表示压力大小
D．图（乙）可以反映B对地面的压力大小随时间t变化的关系，图中y表示压力大小

物理关系式不仅反映了物理量之间的关系，也确定了单位间的关系．如关系式U=IR既反映了电压、电流和电阻之间的关系，也确定了V（伏）与A（安）和Ω（欧）的乘积等效．现有物理量单位：m（米）、s（秒）、N（牛）、J（焦）、W（瓦）、C（库）、F（法）、A（安）、Ω（欧）和T（特），由它们组合成的单位都与电压单位V（伏）等效的是（）
A．J/C和N/C
B．C/F和T?m²/s
C．W/A和C?T?m/s
D．

图示为用伏安法测量电阻的原理图．图中，

为电压表，内阻为4000Ω；

为电流表，内阻为50Ω；E为电源，R为电阻箱，R_x为待测电阻，S为开关．
（1）当开关闭合后电压表读数U=1.6V，电流表读数I=2.0mA．若将R_x=

作为测量值，所得结果的百分误差是______．
（2）若将电流表改为内接，开关闭合后，重新测得电压表读数和电流表读数，仍将电压表读数与电流表读数之比作为测量值，这时结果的百分误差是______．（百分误差=

测量电源的电动势E及内阻r（E约为4.5V，r约为1.5Ω）
器材：
量程3V的理想电压表V，
量程0.5A的电流表A（具有一定内阻），
固定电阻R=4Ω，
滑线变阻器R′，
电键K，导线若干．
①画出实验电路原理图．
②实验中，当电流表读数为I₁时，电压表读数为U₁；当电流表读数为I₂时，电压表读数为U₂．则可以求出E=______，r=______．（用I₁、I₂、U₁、U₂及R表示）

电动势为ε=12V的电源与一电压表和一电流表串联成闭合回路．如果将一电阻与电压表并联，则电压表的读数减小为原来的

，电流表的读数增大为原来的3倍．求电压表原来的读数．

如图甲所示，PQNM是表面粗糙的绝缘斜面，abcd是质量m=0.5kg、总电阻R=O．5Q、边长L=O．5m的正方形金属线框，线框的匝数N=10．将线框放在斜面上，使斜面的倾角θ由O°开始缓慢增大，当θ增大到37°时，线框即将沿斜面下滑．现保证斜面的倾角θ=37°，在00′NM的区域加上垂直斜面方向的匀强磁场，使线框的一半处于磁场中，磁场的磁感应强度B随时间t变化的图象如图乙所示．
（1）试根据图乙求出B随时间t变化的函数关系式．
（2）在t=O时刻线框是否会沿斜面运动？若要运动，请说出理由；若不运动，请求出从t=O时刻开始经多长时间线框即将发生运动．（g取10m/s²，sin 37°=O．6）

如图所示，在x＜0与x＞0的区域中，存在磁感应强度大小分别为B₁与B₂的匀强磁场，磁场方向均垂直于纸面向里，且B₁＞B₂．一个带负电荷的粒子从坐标原点O以速度v沿x轴负方向射出，要使该粒子经过一段时间后又经过O点，B₁与B₂的比值应满足什么条件．
