在《研究电磁感应现象》的实验中，备有如图所示的器材，并已检验出电流表指针会向电流流入的接线柱一边偏转
（1）把图甲中的器材按图乙所示电路连接好．
（2）电键K闭合后，把A插进B中时，电流表指针偏向左，则A线圈绕法如何？在图乙上画出来．
（3）把A线圈插进B线圈中，闭合K之后，再把滑键P向右移动，灵敏电流表的指针向______偏转（填左或右），此时a与b两点的电势高低是U_a______U_b （填＞或＜）．

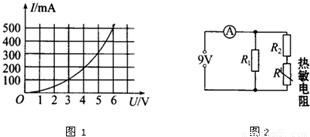

（1）某同学通过实验探究热敏电阻阻值随温度的变化规律，他得到了该热敏电阻的伏安特性曲线如图1所示，由图可知，热敏电阻的阻值随温度的升高而______．（填变大或变小）
（2）他将这个热敏电阻接入如图2所示的电路中，已知电源电压为9V，R₁=30Ω，内阻不计的毫安表读数为500mA，则R₂的阻值为______Ω．

图所示，水平面上有两根相距0.5m的足够长的平行金属导轨MN和PQ，它们的电阻可忽略不计，在M和P之间接有阻值为R的定值电阻．导体棒ab长l=0.5m，其电阻为r，与导轨接触良好．整个装置处于方向竖直向上的匀强磁场中，磁感应强度B=0.4T．现使ab以v=10m/s的速度向右做匀速运动．
（1）ab中的感应电动势为多少
（2）ab中电流的方向
（3）若定值电阻R=3.0Ω，导体棒的电阻r=1.0Ω，则电路中的电流为多少，ab两端的电压是多少．

如图所示，矩形线圈abcd在磁感强度B=2T的匀强磁场中绕轴OO′，以角速度ω=10πrad/s匀速转动，线圈共10匝，ab=0.5m，bc=0.6m，负载电阻R=40Ω．线圈电阻r=20Ω，求：
（l）电阻R在0.05s内所发出的热量；
（2）0.05s内流过电阻R的电量（设线圈从图所示的垂直中性面位置开始转动）

北京奥运场馆的建设体现了“绿色奥运”的理念．如下图所示，作为北京奥运台主场馆之一的国家体育馆“鸟巢”拥有9.1万个座位，其扇型屋面和大面积的玻璃幕墙不仅给人以赏心悦目之感．还隐藏着一座年发电量比较大的太阳能光伏发电系统，供给体育馆内的照明灯等使用．假如该发电系统在有太阳照射时的直接输出功率为1×10⁵W．
求：（1）按平均每天太阳照射6小时计，该发电系统一年（365天计）能输出多少电能？
（2）假若该发电系统的输出电压为250V，现准备向远处输电．所用输电线的总电阻为8Ω，要求输电时在输电线上损失的电功率不超过输送电功率的5%．用户获得220V电压，请画出远距离输电的输电示意图并标上相应的字母符号表示匝数、电压、电流．
（3）在第（2）问的条件下，求应选用匝数比多大的升压变压器和降压变压器？

关于磁现象的电本质，安培提出了分子电流假说．他是在怎样的情况下提出来的（）
A．安培通过精密仪器观察到分子电流
B．安培根据原子结构理论，进行严格推理得出的结论
C．安培根据环形电流的磁性与磁铁相似提出的一种假说
D．安培凭空想出来的

如图是点电荷电场中的一条电场线，下面说法正确的是（）

A．这条电场线就是电荷运动的轨迹
B．在B点从静止释放一个电子，将一定向A点运动
C．这点电荷一定带正电
D．A点场强一定大于B点场强

将电量为3×10^-6C的负电荷，放在电场中A点，受到的电场力大小为6×10^-3N，方向水平向右，则将电量为6×10^-6C的正电荷放在A点，受到的电场力为（）
A．1.2×10^-2N，方向水平向右
B．1.2×10^-2N，方向水平向左
C．1.2×10²N，方向水平向右
D．1.2×10²N，方向水平向左

如图所示的电路中，电池的电动势为E，内电阻为r，R₁和R₂是两阻值固定的电阻．当可变电阻R的滑片向a端移动时，通过R₁的电流I₁和通过R₂的电流I₂将发生的变化是（）
A．I₁变大，I₂变小
B．I₁变大，I₂变大
C．I₁变小，I₂变大
D．I₁变小，I₂变小

如图所示，两个定值电阻R₁、R₂串联后接在电压U稳定于12V的直流电源上，有人把一个内阻不是远大于R₁、R₂的电压表接在R₁两端，电压表的示数为8V．如果他把电压表改接在R₂两端，则电压表的示数将（）
A．小于4V
B．等于4V
C．大于4V小于8V
D．等于或大于8V
