（多选题）为了研究磁通量变化时感应电流的方向，先通过如图所示确定电流通过检流计时指针的偏转方向．下面为实验过程的示意图，竖直放置的线圈固定不动，将条形磁铁从线圈上方插入或拔出，线圈和检流计构成的闭合回路中就会产生感应电流．各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等情况，其中方向关系正确的是（）

一物沿直线运动，其v-t图象如图，已知在前2s内合外力对物体做功为W，则（）

A．从第1s末到第2s末合外力做功为

B．从第3s末到第5s末合外力做功为-W
C．从第5s末到第7s末合外力做功为W
D．从第3s末到第5s末合外力做功为

地面附近空间中存在着水平方向的匀强电场和匀强磁场，已知磁场方向垂直于纸面向里．一个带电油滴沿着一条与竖直方向成a角的直线MN运动．由此可以判断（）
A．如果油滴带正电，它是从M点运动到N点
B．如果油滴带正电，它是从N点运动到M点
C．如果水平电场方向向左，油滴是从M点运动到N点
D．如果水平电场方向向右，油滴是从M点运动到N点

新式游标卡尺的刻线看起来很“稀疏”，使得读数显得清晰明了，便于使用者正确读取数据．通常游标卡尺的刻度有10分度、20分度、50分度三种规格；新式游标卡尺也有相应的三种，但刻度却是：19mm等分成10份，39mm等分成20份，99mm等分成50份，以“39mm等分成20份”的新式游标卡尺为例，如图所示．
（1）它的准确度是______mm；
（2）用它测量某物体的厚度，示数如图所示，正确的读数是______cm．

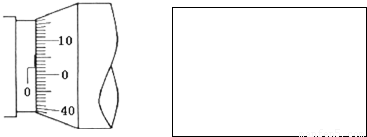

在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图，用米尺测量金属丝的长度l=0.810m．金属丝的电阻大约为4Ω．先用伏安法测出金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率．

（1）从图中读出金属丝的直径为______mm．
（2）在用伏安法测定金属丝的电阻时，除被测电阻丝外，还有如下供选择的实验器材：
A．直流电源：电动势约4.5V，内阻很小；
B．电流表A₁：量程0～0.6A，内阻0.125Ω；
C．电流表A₂：量程0～3.0A，内阻0.025Ω；
D．电压表V：量程0～3V，内阻3kΩ；
E．滑动变阻器R₁：最大阻值10Ω；
F．滑动变阻器R₂：最大阻值50Ω；
G．开关、导线等．
在可供选择的器材中，应该选用的电流表是______，应该选用的滑动变阻器是______．
（3）根据所选的器材，在方框中画出实验电路图．
（4）若据伏安法测出电阻丝的电阻为R_x=4.1Ω，则这种金属材料的电阻率为______Ω?m．（保留二位有效数字）

光的干涉和衍射说明了光具有______性，露珠呈现彩色属于光的______现象，利用双缝干涉测光的波长原理表达式为______；全息照片往往用激光来拍摄，主要是利用了激光的______性；海豚定位利用了自身发射的______波，雷达定位利用了自身发射的______波．

如图所示，一列简谐横波在某一时刻的波的图象，A、B、C是介质中的三个质点．已知波是向x正方向传播的，波速为v=20m/s，下列说法中正确的是（）
A．这列波的波长是10m
B．质点A的振幅为零
C．质点B此刻向y轴正方向运动
D．质点C再经过0.15s通过平衡位置

一个等腰直角三棱镜的截面如图所示，一细束红光从AC面的P点沿平行底面AB的方向射人棱镜后，经AB面反射，再从BC面的Q点射出，且有PQ∥AB（图中未画出在棱镜内的光路）．如果将一细束紫光沿同样的路径从P点射人三棱镜，则从BC面射出的光线是（0，、Q′分别是BC面上位于Q点上方和下方附近的两点）（）
A．仍从Q点射出，出射光线平行于AB
B．仍从Q点射出，出射光线不平行于AB
C．可能从Q′点射出，出射光线平行于AB
D．可能从Q′点射出，出射光线不平行于AB

如图所示，轻杆BC的C点用光滑铰链与墙壁固定，杆的B点通过水平细绳AB使杆与竖直墙壁保持30°的夹角．若在B点悬挂一个定滑轮（不计重力），某人用它匀速地提起重物．已知重物的质量m=30kg，人的质量M=50kg，g取10m/s²．试求：
（1）此时地面对人的支持力；
（2）轻杆BC所受的力．

如图所示，P、Q为水平面内平行放置的光滑金属长直导轨，间距为L₁，处在竖直向下、磁感应强度大小为B₁的匀强磁场中．一导体杆ef垂直于P、Q放在导轨上，在外力作用下向左做匀速直线运动．质量为m、每边电阻均为r、边长为L₂的正方形金属框abcd置于竖直平面内，两顶点a、b通过细导线与导轨相连，磁感应强度大小为B₂的匀强磁场垂直金属框向里，金属框恰好处于静止状态．不计其余电阻和细导线对a、b点的作用力．
（1）通过ab边的电流I_ab是多大？
（2）导体杆ef的运动速度v是多大？
