影响物质材料电阻率的因素很多，一般金属材料的电阻率随温度的升高而增大，而半导体材料的电阻率则与之相反，随温度的升高而减小．某课题研究组需要研究某种导电材料的导电规律，他们用该种导电材料制作成电阻较小的线状元件Z做实验，测量元件Z中的电流随两端电压从零逐渐增大过程中的变化规律．

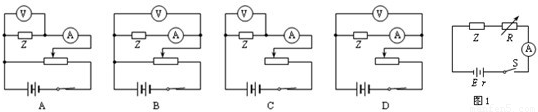

（1）他们应选用下图所示的哪个电路进行实验？答：______
（2）实验测得元件Z的电压与电流的关系如下表所示．根据表中数据，判断元件Z是金属材料还是半导体材料？
答：______．
（3）把元件Z接入如图1所示的电路中，当电阻R的阻值为R1=2Ω时，电流表的读数为1.25A；当电阻R的阻值为R2=3.6Ω时，电流表的读数为0.80A．结合上表数据，求出电池的电动势为______V，内阻为______Ω．（不计电流表的内阻，结果保留两位有效数字）
（1）他们应选用下图所示的哪个电路进行实验？答：______
（2）实验测得元件Z的电压与电流的关系如下表所示．根据表中数据，判断元件Z是金属材料还是半导体材料？
答：______．
| U（V） | 0.40 | 0.60 | 0.80 | 1.00 | 1.20 | 1.50 | 1.60 | |
| I（A） | 0.20 | 0.45 | 0.80 | 1.25 | 1.80 | 2.81 | 3.20 |
如图所示，一个
圆弧形光滑细圆管轨道ABC，放置在竖直平面内，轨道半径为R，在A 点与水平地面AD相接，地面与圆心O等高，MN是放在水平地面上长为3R、厚度不计的垫子，左端M正好位于A点．将一个质量为m，直径略小于圆管直径的小球从A处管口正上方某处由静止释放，不考虑空气阻力．
的速度垂直磁场进入圆形区域，恰从B点射出．求此粒子在磁场中运动的时间．
在测定一节干电池的电动势和内阻的实验中，现有下列器材：待测干电池一节，电流表G（满偏电流为2.5mA，内阻为199Ω），定值电阻R1=1.0．Ω，定值电阻R2=99.5．Ω，电阻箱R（0～99.9Ω），开关、导线若干．
（1）请在所给方框内，画出实验电路图，其中定值电阻应选用______（选填“R1”或“R2”）；
（2）某同学实验测出了电阻箱的电阻R和电流表G的示数Ig，记录数据（见下表）．请在下面坐标图中描点作出
-R图线．
（3）根据图线可求得，被测电池的电动势E=______V，内阻为r=______Ω．
0 61463 61471 61477 61481 61487 61489 61493 61499 61501 61507 61513 61517 61519 61523 61529 61531 61537 61541 61543 61547 61549 61553 61555 61557 61558 61559 61561 61562 61563 61565 61567 61571 61573 61577 61579 61583 61589 61591 61597 61601 61603 61607 61613 61619 61621 61627 61631 61633 61639 61643 61649 61657 176998
（1）请在所给方框内，画出实验电路图，其中定值电阻应选用______（选填“R1”或“R2”）；
（2）某同学实验测出了电阻箱的电阻R和电流表G的示数Ig，记录数据（见下表）．请在下面坐标图中描点作出
-R图线．| 次数/物理量 | 1 | 2 | 3 | 4 | 5 | 6 |
| R/Ω | 1.6 | 2.1 | 2.2 | 3.2 | 4.2 | 5.6 |
| It/mA | 2.25 | 2.00 | 1.67 | 1.50 | 1.25 | 1.00 |
 /（mA）-1 | 0.44 | 0.50 | 0.60 | 0.67 | 0.80 | 1.00 |
如图甲所示，绷紧的水平传送带始终以恒定速率运行，质量m=2.0kg的小物块从与传送带等高的光滑水平地面上的A处滑上传送带．若从小物块滑上传送带开始计时，小物块在传送带上运动的v-t图象（以地面为参考系）如图乙所示，g取10m/s2，下列判断正确的是（ ）
