如图甲所示，Q1、Q2是两个固定的点电荷，其中Q1带正电．在它们连线的延长线上有a、b两点，一带正电的试探电荷以一定的初速度从a点沿直线经b点向远处运动，其v-t图象如图乙所示．若将带正电的试探电荷从Q1左侧静止释放，则该试探电荷（）

A．一定做加速运动
B．可能先做加速运动，后做减速运动
C．电势能可能增加
D．运动过程中所在位置的电势逐渐升高

人通过挂在高处的定滑轮，用绳子拉起静止在地面上的重物，使它的高度上升h．如图所示，第一次拉力为F，第二次拉力为2F，则（）

A．两次克服重力做的功相等
B．两次上升到h处时拉力的功率，第二次是第一次的2倍
C．两次上升到h处时的动能，第二次为第一次的2倍
D．两次上升到h处时机械能增加量，第二次为第一次的2倍

风洞是对飞机、导弹性能进行检测的一种高科技产物，现代汽车的生产也有运用风洞技术进行检测的，如图所示是小英所在兴趣小组设计的一个类似于风洞的实验装置，他们在桌面上放有许多大小不同的塑料球，这些塑料球的密度均为ρ，用水平向左恒定的风作用在球上，使它们做匀加速运动（摩擦不计）．已知风对球的作用力F与球的最大横截面积S成正比，即F=Ks，k为一常量．对塑料球来说，可以认为空间存在一个风力场，在该风力场中风力对球做功与路径无关．下列说法中正确的是（）

A．可以定义风力场强度E=k，方向与风力方向相同
B．风力场强度E与塑料球受到的风力成正比
C．若以栅栏P为风力势能参考平面，距P为x处的风力势能是E_p=K
D．以栅栏P为风力势能参考平面，塑料小球的半径用r表示，某时刻的速度用v表示，该时刻小球位于桌面上距P为x处，则风力场中机械能守恒定律可写为kπr²x+

ρπr³v²=c（c为恒量）

如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d=40cm．电源电动势E=24V，内电阻r=1Ω，电阻R=15Ω．闭合开关S，待电路稳定后，将一带正电的小球从B板小孔以初速度υ=4m/s竖直向上射入板间．若小球带电量为q=1×10^-2C，质量为m=2×10^-2kg，不考虑空气阻力．那么，要使小球恰能到达A板，滑动变阻器接入电路的阻值和此时电源的输出功率为（取g=10m/s²）（）

A．8Ω、23W
B．32Ω、8 W
C．8Ω、15W
D．32Ω、23W

如图所示，R₁、R₂、R₃、R₄均为可变电阻，C₁、C₂均为电容器，电源的电动势为E，内阻r≠0．若改变四个电阻中的一个阻值，则（）

A．减小R₁，C₁、C₂所带的电量都增加
B．增大R₂，C₁、C₂所带的电量都增加
C．增大R₃，C₁、C₂所带的电量都增加
D．减小R₄，C₁、C₂所带的电量都增加

一带正电小球从光滑绝缘的斜面上由O点静止释放，在斜面上水平虚线ab和cd之间有水平向右的匀强电场如图所示．下面哪个图象能正确表示小球的运动轨迹（）

如图所示，从地面上A点发射一枚远程弹道导弹，假设导弹仅在地球引力作用下，沿ACB椭圆轨道飞行击中地面目标B，C为轨道的远地点，距地面高度为h．已知地球半径为R，地球质量为M，引力常量为G．则下列结论正确的是（）

A．导弹在C点的速度小于

B．导弹在C点的速度等于

C．导弹在C点的加速度等于

D．导弹在C点的加速度大于

如图，电源电动势为E，内阻为r，滑动变阻器电阻为R，开关闭合．两平行极板间有匀强磁场，一带电粒子正好以速度v匀速穿过两板．以下说法不正确的是（忽略带电粒子的重力）（）

A．保持开关闭合，将滑片P向上滑动一点，粒子将可能从下极板边缘射出
B．保持开关闭合，将滑片P向下滑动一点，粒子将可能从下极板边缘射出
C．保持开关闭合，将a极板向下移动一点，粒子将继续沿直线穿出
D．如果将开关断开，粒子将继续沿直线穿出

如图所示，一个质量为m、电荷量为+q的带电粒子，不计重力．在a点以某一初速度水平向左射入磁场区域Ⅰ，沿曲线abcd运动，ab、bc、cd都是半径为R的圆弧．粒子在每段圆弧上运动的时间都为t．规定由纸面垂直向外的磁感应强度为正，则磁场区域Ⅰ、Ⅱ、Ⅲ三部分的磁感应强度B随x变化的关系可能是图中的（）
A．

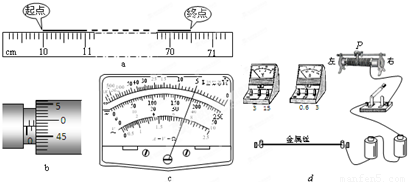

测金属电阻率实验：
（1）测长度时，金属丝的起点、终点位置如图（a），则长度为：______cm；
（2）用螺旋测微器测金属丝直径，示数如图（b），则直径为：______mm；
（3）用多用表“Ω×1”挡估测其电阻，示数如图（c），则阻值为：______Ω；
（4）在图d中完成实物连线；
（5）闭合开关前应将滑动变阻器的滑片P移至最______（填“左”或“右”）端．
