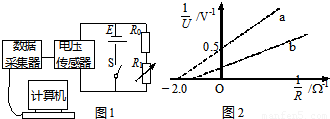

某同学利用DIS、定值电阻R、电阻箱R₁等实验器材测量电池a的电动势和内阻，实验装置如图1所示．实验时多次改变电阻箱的阻值，记录外电路的总电阻阻值R，用电压传感器测得端电压U，并在计算机上显示出如图2所示的

关系图线a．重复上述实验方法测量电池b的电动势和内阻，得到图2中的图线b．
（1）由图线a可知电池a的电动势E_a=______V，内阻r_a=______Ω．
（2）若用同一个电阻R先后与电池a及电池b连接，则两电池的输出功率P_a______P_b（填“大于”、“等于”或“小于”）．

（A选做）宇航员登上某一星球并在该星球表面做实验，用一根不可伸缩的轻绳跨过轻质定滑轮，一端挂一吊椅，另一端被坐在吊椅上的宇航员拉住，如图所示．宇航员的质量m₁=65kg，吊椅的质量m₂=15kg，当宇航员与吊椅以a=1m/s²的加速度匀加速上升时，宇航员对吊椅的压力为l75N．（忽略定滑轮摩擦）
（1）求该星球表面的重力加速度g；
（2）若该星球的半径6×10⁵，地球半径6×10⁶，地球表面的重力加速度10m/s²，求该星球的平均密度与地球的平均密度之比．

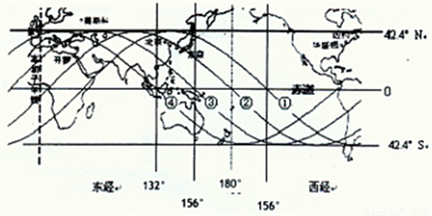

我国“神舟”六号宇宙已经发射成功，当时在飞船控制中心的大屏幕上出现的一幅卫星运行轨迹图，如图所示，它记录了“神舟”六号飞船在地球表面垂直投影的位置变化；图中表示在一段时间内飞船绕地球圆周飞行四圈，依次飞经中国和太平洋地区的四次轨迹①、②、③、④，图中分别标出了各地点的经纬度（如：在轨迹①通过赤道时的经度为西经156°，绕行一圈后轨迹②两次经过赤道时经度为180°…），若已知地球半径为R，地球表面处的重力加速度g，地球自转周期为24h，根据图中的信息：
（l）如果飞船运行周期用T表示，试写出飞船离地面高度的表达式
（2）求飞船运行的周期

如图，有位于竖直平面上的半径为R的圆形光滑绝缘轨道，其上半部分处于竖直向下、场强为E的匀强电场中，下半部分处于垂直水平面向里的匀强磁场中；质量为m，带正电，电荷量为q的小球，从轨道的水平直径的M端由静止释放，若小球在某一次通过最低点时对轨道的压力为零，求：
（1）磁感应强度B的大小；
（2）小球对轨道最低点的最大压力；
（3）若要小球在圆形轨道内做完整的圆周运动，求小球从轨道的水平直径的M端下滑的最小速度．

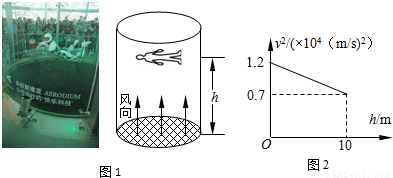

如图1所示，在2010上海世博会上，拉脱维亚馆的风洞飞行表演，令参观者大开眼界，最吸引眼球的就是正中心那个高为H=10m，直径D=4m的透明“垂直风洞”．风洞是人工产生和控制的气流，以模拟飞行器或物体周围气体的流动．在风力作用的正对面积不变时，风力F=0.06v²（v为风速）．在本次风洞飞行上升表演中，表演者的质量m=60kg，为提高表演的观赏性，控制风速v与表演者上升的高度h间的关系如图2所示．g=10m/s²．求：
（1）表演者上升达最大速度时的高度h₁．
（2）表演者上升的最大高度h₂．
（3）为防止停电停风事故，风洞备有应急电源，若在本次表演中表演者在最大高度h₂时突然停电，为保证表演者的人身安全，则留给风洞自动接通应急电源滞后的最长时间t_m．（设接通应急电源后风洞一直以最大风速运行）

如图所示，在空间中存在垂直纸面向里的场强为B匀强磁场，其边界AB、CD的宽度为d，在左边界的Q点处有一质量为m，带电量为负q的粒子沿与左边界成30°的方向射入磁场，粒子重力不计．求：
（1）带电粒子能从AB边界飞出的最大速度？
（2）若带电粒子能垂直CD边界飞出磁场，穿过小孔进入如图所示的匀强电场中减速至零且不碰到负极板，则极板间电压多大？
（3）若带电粒子的速度是

，并可以从Q点沿纸面各个方向射入磁场，则粒子能打到CD边界的范围？

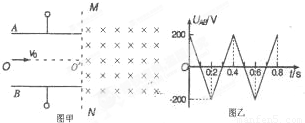

（选做）．如图甲所示，两平行金属板间接有如图乙所示的随时间t变化的电压U_AB，两板间电场可看做是均匀的，且两板外无电场，极板长L=0.2m，板间距离d=0.2m，在金属板右侧有一边界为MN的区域足够大的匀强磁场，MN与两板间中线OO′垂直，磁感应强度B=5×l0^-3T，方向垂直纸面向里．现有带正电的粒子流沿两板中线OO′连续射入电场中，已知每个粒子的速度v=10⁵m/s，比荷

，重力忽略不计，每个粒子通过电场区域的时间极短，此极短时间内电场可视作是恒定不变的．求：
（1）在t=0．ls时刻射入电场的带电粒子，进入磁场时在MN上的入射点和出磁场时在MN上的出射点间的距离为多少；
（2）带电粒子射出电场时的最大速度；
（3）在t=0.25s时刻从电场射出的带电粒子，在磁场中运动的时间．

下列说法正确的是（）
A．自然界发生的过程一定是不可逆过程
B．第二类永动机不能成功是因为其违反了热力学第一定律和热力学第二定律
C．目前实验室已获得的最低温度为2.4×10^-11K，将来完全有可能获得绝对零度
D．对任何一类宏观自然过程进行方向的说明，都可以作为热力学第二定律的表述，例如：气体向真空的自由膨胀是不可逆的

如图所示，纵坐标表示两个分间引力、斥力的大小，横坐标表示两个分子的距离，图中两条曲线分别表示两分子间引力、斥力的大小随分子间距离的变化关系，e为两曲线的交点，则下列说法正确的是（）
A．ab为斥力曲线，cd为引力曲线，e点横坐标的数量级为10^-10m
B．ab为引力曲线，cd为斥力曲线，e点横坐标的数量级为10^-10m
C．若两个分子间距离大于e点的横坐标，则分子间作用力表现为斥力
D．若两个分子间距离越来越大，则分子势能亦越大

以下结论中哪些是正确的（）
A．绝对湿度与相对湿度成正比，与温度无关
B．相对湿度是100%，表明在当时温度下，空气中水蒸气已达饱和状态
C．在绝对湿度一定的情况下，气温降低时，相对湿度可能增加
D．在绝对湿度一定的情况下，气温升高时，相对湿度一定减小
