现仅有以下器材：
A₁表：量程0.2A    A₂表：量程0.02A      V₁表：量程3V
V₂表：量程100V   滑线变阻器R：0～10Ω  电阻箱R：0～9999.9Ω，0.1A
蓄电池组E：ε=6V，r=0.1Ω   电键S及导线若干

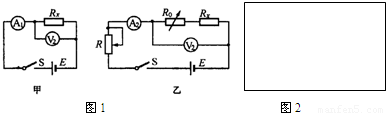

为较准确地测定一电阻值R_x约1.2Ω的电阻丝的阻值，已有甲、乙两位同学分别设计了图1中的甲、乙二个电路图来测量R_x．但甲、乙两电路设计均有不合理之处，请指出存在的问题（各图分别指出两处即得满分）．

（1）甲图不合理之处：______，______．
（2）乙图不合理之处：______，______．
（3）请设计一个实用的较合理的电路图，画在规定方框内（如图2），并写出R_x的计算公式．（说明公式中各物理量的意义）R_x=______；各量的意义是：______．

在一绝缘支架上，固定着一个带正电的小球A，A又通过一长为10cm的绝缘细绳连着另一个带负电的小球B，B的质量为0.1kg，电荷量为

×10^-6C，如图所示，将小球B缓缓拉离竖直位置，当绳与竖直方向的夹角为60°时，将其由静止释放，小球B将在竖直面内做圆周运动．已知释放瞬间绳刚好张紧，但无张力．g取10m/s²．求
（1）小球A的带电荷量；
（2）释放瞬间小球B的加速度大小；
（3）小球B运动到最低点时绳的拉力．

如图甲所示，两平行金属板接有如图乙所示随时间t变化的电压U，两板间电场可看作均匀的，且两板外无电场，板长L=0.2m，板间距离d=0.2m．在金属板右侧有一边界为MN的区域足够大的匀强磁场，MN与两板中线OO'垂直，磁感应强B=5X10^-3T，方向垂直纸面向里．现有带正电的粒子流沿两板中线OO'连续射人电场中，已知每个粒子速度V=10⁵m/s，比荷q/m=10⁸C/kg，重力忽略不计，在每个粒子通过电场区域的极短时间内，电场可视作是恒定不变的．
（1）试求带电粒子射出电场时的最大速度．
（2）证明：在任意时刻从电场射出的带电粒子，进人磁场时在MN上的人射点和在MN上出射点的距离为定值，写出该距离的表达式．
（3）从电场射出的带电粒子，进人磁场运动一段时间后又射出磁场，求粒子在磁场中运动的最长时间和最短时间．

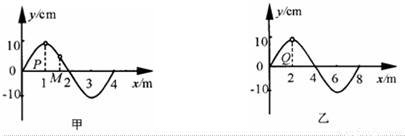

波速均为v=2m/s的甲、乙两列简谐横波都沿x轴正方向传播，某时刻波的图象分别如图所示，其中P、Q处的质点均处于波峰．关于这两列波，下列说法正确的是______
A．甲波中的P处质点比M处质点先回平衡位置
B．从图示的时刻开始，P处质点比Q处质点先回平衡位置
C．从图示的时刻开始，经过1.0s，P质点通过的位移为2m
D．如果这两列波相遇可能产生稳定的干涉图样．

如图所示，折射率n=的半圆形玻璃砖置于光屏MN的上方，其平面AB到MN的距离为h=10cm．一束单色光沿图示方向射向圆心O，经玻璃砖后射到光屏上的O′点．现使玻璃砖绕圆心O点顺时针转动，光屏上的光点将向哪个方向移动？光点离O′点最远是多少？

2005年是“世界物理年”，100年前的1905年是爱因斯坦的“奇迹”之年，这一年他先后发表了三篇具有划时代意义的论文，其中关于光量子的理论成功的解释了光电效应现象，关于光电效应，下列说法正确的是：______
A．当入射光的频率低于极限频率时，不能发生光电效应
B．光电子的最大初动能与入射光的频率成正比
C．光电子的最大初动能与入射光的强度成正比
D．某单色光照射一金属时不发生光电效应，改用波长较短的光照射该金属时可能发生光电效应．

相隔一定距离的A、B两球，质量相等，假定它们之间存在着恒定的斥力作用．原来两球被按住，处在静止状态．现突然松开，同时给A球以初速度v，使之沿两球连线射向B球，B球初速度为零．若两球间的距离从最小值（两球未接触）到刚恢复到原始值所经历的时间为t，求B球在斥力作用下的加速度．

等量异号点电荷线的中垂线上有a、b两点，如图所示，将一个带负电的电荷q从a沿此中垂线移到b，下列说法正确的是（）

A．q所受电场力方向始终向左
B．q的电势能先增大后减小
C．q所受的电场力不变
D．a、b两点电势相同

如图所示，竖直放置的轻弹簧一端固定在地面上，另一端与斜面体P连接，P与固定挡板MN接触且P处于静止状态．则斜面体P此时刻受到外力的个数有可能为（）

A．2个
B．3个
C．4个
D．5个

我国计划在2017年前后发射一颗返回式月球软件着陆器，进行首次月球样品取样并安全返回地球．设想着陆器完成了对月球的考察任务后，由月球表面回到绕月球做圆周运动的轨道舱．已知月球表面的重力加速度为g，月球半径为R，轨道舱到月球中心的距离为r，引力常量为G，那么，由以上条件可求出的物理量是（）
A．地球的质量
B．月球的质量
C．月球绕地球转动的周期
D．轨道舱绕月球转动的周期
