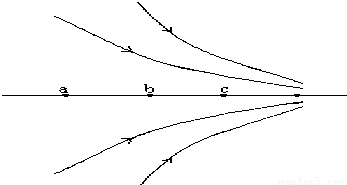

如图所示，在ab=bc，试比较ab和bc间电势差，下列说法正确的是（）

A．ab间的电势差一定大于bc间的电势差
B．因ab=bc，所以ab间的电势差等于bc间的电势差
C．ab间的电势差一定小于bc间的电势差
D．因是非匀强电场，无法比较

一根均匀的电阻丝的电阻为R，下列用同种材料做成的电阻中，其电阻值也为R的是（）
A．长度不变，横截面积增大一倍
B．横截面积不变，长度增大一倍
C．长度和横截面积都缩小一倍
D．长度和横截面的半径都增大一倍

两电阻R₁、R₂的伏安特性曲线如图所示，据此判断（）

A．两电阻的阻值大小之比R₁：R₂=.1：3
B．两电阻的阻值大小之比R₁：R₂=.3：1
C．将R₁、R₂并联在电路中，通过的电流比I₁：I₂=.1：3
D．将R₁、R₂串联在电路中，通过的电流比I₁：I₂=1：3

如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面之间的电势差相等，即U_ab=U_bc，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知（）

A．三个等势面中，a的电势最高
B．带电质点在P点具有的电势能比在Q点具有的电势能大
C．带电质点通过P点时的动能比通过Q点时大
D．带电质点通过P点时的加速度比通过Q点时大

在真空中，电量为q₁的点电荷产生的电场中有一点P，P点与q₁的距离为 r，把一个电量为q₂的实验电荷放在P点，它受的静电力为F，则P点电场强度的大小等于（）
A．

示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示．如果在荧光屏上P点出现亮斑，那么示波管中的（）
A．极板X应带正电
B．极板X′应带正电
C．极板Y应带正电
D．极板Y′应带正电

如图是根据某次实验记录数据画出的U-I图象，下列关于这个图象的说法中正确的是（）

A．纵轴截距表示待测电源的电动势，即E=3.0 V
B．横轴截距表示短路电流，即I短=0.6 A
C．根据r=E/I短，计算出待测电源内电阻为5Ω
D．根据r=|

|，计算出待测电源内电阻为1Ω

在如图所示的电路中，电源电动势为E、内电阻为r．在开关闭合后滑动变阻器的滑动触片P从图示位置向上滑动的过程中（）
A．电路中的总电流变大
B．路端电压变大
C．通过电阻R₂的电流变小
D．通过滑动变阻器R₁的电流变小

用控制变量法，可以研究影响平行板电容器电容的因素，如图所示．设两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ．实验中，极板所带电荷量不变，下列判断中正确的是（）

A．保持S不变，增大d，则θ变小
B．保持S不变，增大d，则θ变大
C．保持d不变，减小S，则θ变大
D．保持d不变，减小S，则θ变小

欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，现有以下器材：
A．电池组（3V，内阻1Ω）
B．电流表（0～3A，内阻0.012 5Ω）
C．电流表（0～0.6A，内阻0.125Ω）
D．电压表（0～3V，内阻3kΩ）
E．电压表（0～15V，内阻15kΩ）
F．滑动变阻器（0～20Ω，额定电流1A）
G．开关、导线
（1）上述器材中电流表应选用的是______；电压表应选用的是______．（填写器材前的字母代号）
（2）实验电路应采用电流表______接法；（填“内”或“外”）

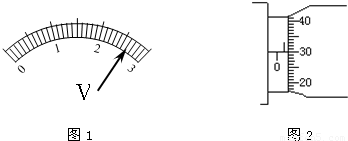

（3）实验中某次电压表的示数如图1所示．则读数为U=______V．
（4）为使通过待测金属导线的电流能在0～0.5A范围内改变，请按要求画出测量待测金属导线的电阻Rx的原理电路图．
（5）某学生用螺旋测微器在测定某一金属丝的直径时，测得的结果如图2所示，则该金属丝的直径d=______ mm．
