已知河水自西向东流动，流速为υ₁，小船在静水中的速度为υ₂，且υ₂＞υ₁，用小箭头表示船头的指向及小船在不同时刻的位置，虚线表示小船过河的路径，则下图中可能的是（）
A．

滑雪是一项有趣的体育运动，如图所示，某段滑雪道倾角为30°，总质量为m（包括雪具在内）的滑雪运动员从雪道上距底端高为h处由静止开始匀加速下滑，加速度大小为

，他沿雪道滑到底端的过程中，下列说法正确的是（）
A．运动员减少的重力势能全部转化为动能
B．运动员获得的动能为

C．运动员克服摩擦力做功为

D．运动员减少的机械能为

如图所示，足够长的U形光滑金属导轨平面与水平面成θ角（0＜θ＜90°），其中MN与PQ平行且间距为L，导轨平面与磁感应强度为B的匀强磁场垂直，导轨电阻不计．金属棒ab由静止开始沿导轨下滑，并与两导轨始终保持垂直且良好接触，ab棒接入电路的电阻为R，当流过ab棒某一横截面的电量为q时，棒的速度大小为υ，则金属棒ab在这一过程中（）

A．加速度大小为

B．下滑位移大小为

C．产生的焦耳热为qBLυ
D．受到的最大安培力大小为

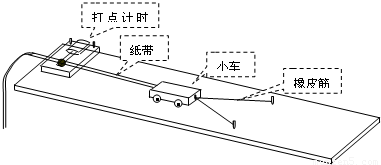

如图所示是某研究性学习小组做“探究功与物体速度变化的关系”的实验装置图．图中是小车在一条橡皮筋作用下的情情，橡皮筋对小车做的功记为W．当他们用2条、3条…完全相同的橡皮筋并在一起进行第2次、第3次…实验时，每次橡皮筋都拉伸到同一位置释放，小车橡皮筋都拉伸到同一位置释放，小车每次实验中获得的速度由打点计时器所打的纸带测出

（1）除了图中的已给出的实验器村外，还需要的器材有______．
（2）实验时为了使小车只在橡皮筋作用下运动，应采取的措施是______．

小王同学用伏安法测某电源的电动势和内电阻，实验原理图如图甲所示．请在图乙中用笔迹替代导线连接实验图．

在“探究加速度与力、质量的关系”实验中．某实验小组用如图所示装置，采用控制变量的方法来研究小车质量不变的情况下，小车的加速度与小车受到力的关系．

（1）此实验小组所用电源频率为50Hz，得到的纸带如图所示．舍去前面比较密集的点，从O点开始，在纸带上取A、B、C三个计时点（OA间的各点没有标出），已知d₁=3.0cm，d₂=4.8cm，d₃=6.8cm．则小车运动的加速度为______m/s²．（结果保留2位有效数字）
（2）某实验小组得到的图线AB段明显偏离直线，造成此误差的主要原因是______
A．小车与轨道之间存在摩擦
B．导轨保持了水平状态
C．砝码盘添加砝码的总质量太大
D．所用小车的质量太大．

二极管是电子线路中常用的电子元器件．它的电路符号如图（甲）所示，正常使用时，“+”极一端接高电势，“-”极一端接低电势．要描绘某二极管在0～8V间的伏安特性曲线，另提供有下列的实验器材：电源E（电动势为8V，内阻不计）：压档

有五个量程，分别为2.5V、10V、50V、250V、500V，可视为理想电压表）；开关一只；导线若干．

（1）在在内画出测定其伏安特性的电路原理图，并在图上注明电压表挡所选量程．
（2）利用多用电表电压挡测量正常使用中的二极管电压时______（选填“红”或“黑”）表笔流入电表．
（3）某同学通过实验得出了图乙所示的伏安特性曲线图．接着，他又用该二极管、电源E和另一只固定电阻R等组成图丙所示的电路，当闭合开关后，用多用电表的电压挡测得R两端的电压为0.8V，由此可以判断固定电阻R的阻值大约为______Ω．

某幼儿园的滑梯如图所示，其中AB段为一倾角为θ的粗糙斜面，BC段为一段半径为R的光滑圆弧，其底端切线沿水平方向．若一儿童自A点由静止滑到C点时，对C点的压力大小为其体重的n倍，已知A与B、B与C间的高度差分别为h₁、h₂，重力加速度为g，求：
（1）儿童经过B点时的速度大小；
（2）儿童与斜面间的动摩擦因数μ．

如图所示，水平传送带的速度为4.0m/s，它的右端与等高的光滑水平平台相接触．一工作m（可看成质点）轻轻放手传送带的左端，工件与传送带间的动摩擦因数μ=0.3，经过一段时间工件从光滑水平平台上滑出，恰好落在小车左端，已知平台与小车的高度差h=0.8m，小车左端距平台右端的水平距离为s=1.2m，取g=10m/s²，求：
（1）工件水平抛出的初速度

是多少？
（2）传送带的长度L是多少？

如图甲所示．空间有一宽为2L的匀强磁场区域，磁感应强度为B，方向垂直纸面外，abcd是由均匀电阻丝做成的边长为L的正方形线框，总电阻为R．线框以垂直磁场边界的速度υ匀速通过磁场区域．在运动过程中，线框ab、cd两边始终与磁场边界平行．设线框刚进入磁场的位置x=0，x轴沿水平方向向右．求：
（1）从cd边进入磁场到ab边进入磁场的过程中，线框中产生的焦耳热；
（2）在下面的图乙中，画出cd两端电势差U_cd随距离x变化的图象．其中

．（不需要分析说明）
